Gốm nhôm Nitruacho thiết bị điện tử công suất cao?
Việc quản lý nhiệt ngày càng trở nên khó khăn khi các thiết bị điện tử trở nên nhỏ hơn, nhanh hơn và tiêu thụ nhiều năng lượng hơn. Vật liệu nền phải truyền nhiệt hiệu quả trong khi vẫn duy trì khả năng cách điện, ổn định kích thước và độ tin cậy cơ học. Sự kết hợp đó là lý do tại sao gốm dựa trên nhôm nitrit tiếp tục thu hút sự chú ý trong các mô-đun điện, thiết bị bán dẫn, hệ thống RF, gói đèn LED và các tổ hợp điện tử đòi hỏi khắt khe khác.
Một cái nhìn thực tế về vật liệu
Nhôm nitride là loại gốm kỹ thuật hiệu suất cao có giá trị nhờ sự kết hợp giữa tính dẫn nhiệt, cách điện, độ giãn nở nhiệt thấp, khả năng chống ăn mòn và độ ổn định trong các điều kiện vận hành đòi hỏi khắt khe. Những đặc điểm này làm cho nó đặc biệt hữu ích khi alumina thông thường không thể cung cấp đủ hiệu suất nhiệt hoặc khi các bộ tản nhiệt bằng kim loại không thể cung cấp sự cách ly điện môi cần thiết. Tuy nhiên, sự lựa chọn vật liệu phù hợp không chỉ phụ thuộc vào độ dẫn nhiệt. Độ tinh khiết, độ xốp, cấu trúc hạt, độ dày, độ hoàn thiện bề mặt, phương pháp kim loại hóa, chu trình nhiệt, khí quyển và thiết kế lắp ráp đều có thể ảnh hưởng đến hiệu suất thực tế.
Một phương pháp kỹ thuật hữu ích là bắt đầu với nguồn nhiệt, xác định cách ly điện cần thiết, lập bản đồ đường dẫn nhiệt và sau đó đánh giá thân gốm và các giao diện của nó như một hệ thống. Phương pháp đó giúp tránh việc chọn vật liệu dựa trên một thông số kỹ thuật tiêu đề duy nhất trong khi bỏ qua các ứng suất cơ học, các hạn chế liên kết hoặc tiếp xúc với môi trường.
Mục lục
Chọn một phần để chuyển trực tiếp đến phần đó.
- Điều gì làm cho loại gốm này khác với gốm kỹ thuật thông thường?
- Tại sao độ dẫn nhiệt lại quan trọng trong lắp ráp điện tử?
- Cách điện thay đổi phương pháp thiết kế như thế nào?
- Những đặc tính vật liệu nào mà các kỹ sư nên so sánh?
- Nó thường được sử dụng ở đâu?
- Đường dẫn nhiệt nên được thiết kế như thế nào?
- Những yếu tố sản xuất nào ảnh hưởng đến hiệu suất cuối cùng?
- Độ tin cậy có thể được đánh giá như thế nào trước khi tích hợp?
- Cần kiểm tra những gì trước khi chọn lớp?
- Câu hỏi thường gặp
Điều gì làm cho loại gốm này khác với gốm kỹ thuật thông thường?
Nhôm nitrit thuộc họ gốm nitrit tiên tiến, nhưng giá trị kỹ thuật của nó không chỉ dựa vào độ cứng hoặc khả năng chịu nhiệt độ. Điểm thu hút chính của nó là sự kết hợp giữa truyền nhiệt hữu ích với cách điện. Trong một tổ hợp điện tử công suất cao, sự kết hợp đó có thể đơn giản hóa đường dẫn nhiệt mà không buộc cấu trúc hoạt động bằng điện phải nằm trực tiếp trên bề mặt kim loại dẫn điện.
Gốm alumina truyền thống được sử dụng rộng rãi vì chúng có khả năng cách nhiệt tốt, các phương pháp xử lý đã được thiết lập, tính ổn định hóa học và tính sẵn có rộng rãi trong công nghiệp. Tuy nhiên, độ dẫn nhiệt của chúng nhìn chung thấp hơn nhiều so với các loại nhôm nitrit hiệu suất cao. Khi mật độ nhiệt tăng lên, sự khác biệt có thể trở nên quan trọng vì mọi giao diện nhiệt đều tăng thêm điện trở giữa thành phần hoạt động và tản nhiệt cuối cùng.
Nhôm nitrit cũng có hệ số giãn nở nhiệt tương đối gần với hệ số giãn nở nhiệt của silicon và một số vật liệu bán dẫn. Điều đó không loại bỏ ứng suất nhiệt, nhưng nó có thể giúp giảm sự không khớp giãn nở trong các cụm lắp ráp được thiết kế cẩn thận. Trong thực tế, điều này trở nên phù hợp với các mối hàn, chất nền gốm kim loại, gói bán dẫn và các cấu trúc tiếp xúc với hệ thống sưởi và làm mát lặp đi lặp lại.
Truyền nhiệt
Các lớp dày đặc có thể cung cấp độ dẫn nhiệt cao hơn đáng kể so với nhiều loại gốm cách nhiệt thông thường, giúp nhiệt di chuyển ngang qua chất nền và hướng tới bề mặt mát hơn.
Cách ly điện môi
Thân gốm duy trì khả năng cách điện trong khi vẫn đóng vai trò là một phần của đường dẫn nhiệt, điều này rất quan trọng trong các thiết bị điện tử công suất và các cấu trúc lắp cách điện.
Giãn nở nhiệt
Hệ số giãn nở tương đối thấp hỗ trợ khả năng tương thích với các thành phần bán dẫn và có thể giảm chuyển động chênh lệch so với các vật liệu giãn nở mạnh hơn theo nhiệt độ.
Tính ổn định hóa học
Vật liệu này có thể chống lại nhiều môi trường hóa học và không dễ bị mềm khi tiếp xúc với nhiệt thông thường, mặc dù giới hạn sử dụng thực tế phụ thuộc vào khí quyển, điều kiện bề mặt, độ tinh khiết và lịch sử nhiệt độ.
Một đặc điểm khác biệt là các đặc tính bị ảnh hưởng mạnh mẽ bởi cấu trúc vi mô. Hai thân gốm có thể có cùng thành phần danh nghĩa nhưng hoạt động khác nhau do kích thước hạt, hàm lượng oxy, độ xốp, tạp chất, điều kiện thiêu kết và quá trình chuẩn bị bề mặt. Vì lý do đó, thông số kỹ thuật phải mô tả phạm vi đặc tính được yêu cầu và phương pháp thử nghiệm thay vì chỉ dựa vào tên vật liệu.
Tại sao độ dẫn nhiệt lại quan trọng trong lắp ráp điện tử?
Nhiệt sinh ra bên trong thiết bị bán dẫn phải truyền qua nhiều lớp trước khi đến bộ tản nhiệt, tấm lạnh, vỏ hoặc cấu trúc làm mát khác. Một đường dẫn điển hình có thể bao gồm gói thiết bị, vật liệu đính kèm, kim loại hóa, chất nền gốm, lớp giao diện và bộ tản nhiệt. Nếu một lớp tạo ra khả năng cản nhiệt đáng kể, toàn bộ ngăn xếp có thể bị giới hạn nhiệt độ ngay cả khi hệ thống làm mát xung quanh có vẻ đủ lớn.
Độ dẫn nhiệt thường được biểu thị bằng watt trên mét-kelvin, nhưng chỉ riêng con số không nói lên toàn bộ câu chuyện. Độ dày quan trọng. Vấn đề khu vực. Vấn đề kháng cự tiếp xúc. Chất lượng liên kết giữa gốm và kim loại cũng rất quan trọng. Lớp gốm mỏng có khả năng dẫn nhiệt mạnh có thể hoạt động khác với lớp gốm dày hơn nhiều được làm từ cùng một chất liệu.
Đối với phần một chiều được đơn giản hóa, dòng nhiệt dẫn có thể được mô tả bằng định luật Fourier. Khả năng chịu nhiệt của một lớp phẳng có thể được tính gần đúng bằng độ dày chia cho tích của độ dẫn nhiệt và diện tích mặt cắt ngang. Mối quan hệ này ngay lập tức cho thấy tại sao một loại gốm mỏng hơn, có tính dẫn điện cao có thể làm giảm sự gia tăng nhiệt độ khi các biến số khác vẫn được kiểm soát.
Độ dẫn nhiệt cũng có thể thay đổi theo nhiệt độ và độ tinh khiết của vật liệu. Một số loại hiệu suất cao được thiết kế cho các ứng dụng truyền nhiệt đòi hỏi khắt khe, trong khi các công thức khác được tối ưu hóa về khả năng sản xuất, hiệu suất điện môi, đặc tính cơ học hoặc quy trình xử lý cụ thể. Do đó, trong một bộ phận sản xuất, thông số kỹ thuật hữu ích là thuộc tính của cấp độ và độ dày thực tế được mua chứ không phải là giá trị chung liên quan đến công thức hóa học.
Cách điện thay đổi phương pháp thiết kế như thế nào?
Một bộ tản nhiệt được làm từ kim loại thông thường có sức hấp dẫn tự nhiên về mặt nhiệt, nhưng lớp kim loại lại có tính dẫn điện. Trong nhiều tổ hợp nguồn và bán dẫn, đường dẫn nhiệt và đường dẫn điện không thể được xử lý độc lập. Người thiết kế có thể cần một vật liệu mang nhiệt ra ngoài đồng thời ngăn chặn dòng điện không mong muốn giữa mạch hoạt động và cấu trúc lắp đặt.
Một loại gốm dày đặc có thể thực hiện chức năng tách này. Đặc tính điện môi của nó cho phép các bộ phận được gắn hoặc mạ kim loại trên một bề mặt trong khi lớp gốm bên dưới cung cấp khả năng cách điện. Điều này đặc biệt hữu ích trong các mạch hoạt động ở điện áp cao hoặc trong các tổ hợp có nhiều nút điện có chung hỗ trợ cơ học.
Độ bền điện môi chỉ là một phần của bức tranh điện
Yêu cầu cách điện thường bao gồm nhiều hơn độ bền điện môi. Rò rỉ bề mặt, mất điện, điện trở cách điện, khoảng cách đường rò, nhiễm bẩn, độ ẩm và hình dạng của mẫu kim loại hóa đều có thể ảnh hưởng đến hiệu suất. Gốm có khả năng cách điện tốt vẫn có thể gặp phải các sự cố về điện nếu bề mặt bị nhiễm bẩn hoặc nếu hình dạng của gói tạo ra đường rò không đủ.
- Xác định điện áp hoạt động và các điều kiện nhất thời trước khi chọn độ dày gốm.
- Xem xét điện trở cách điện trong điều kiện môi trường thực tế thay vì chỉ ở nhiệt độ phòng.
- Hãy xem xét sự hoàn thiện bề mặt và cấu trúc kim loại hóa vì hành vi điện xảy ra ở các bề mặt cũng như xuyên qua khối gốm.
- Kiểm tra hình dạng cạnh, khoảng cách dây dẫn và mức độ nhiễm bẩn khi cụm lắp ráp hoạt động ở điện áp cao.
- Xác nhận cách nhiệt sau chu kỳ nhiệt khi chuyển động cơ học hoặc ứng suất bề mặt có thể thay đổi tình trạng bề mặt.
Đây là một lý do khiến chất nền gốm tiên tiến thường được coi là các thành phần chức năng thay vì các tấm cách điện đơn giản. Thân gốm, lớp kim loại, vật liệu đính kèm, mẫu dây dẫn và bề mặt lắp đặt phải phối hợp với nhau.
Những đặc tính vật liệu nào mà các kỹ sư nên so sánh?
Việc chọn gốm để lắp ráp điện tử được xử lý tốt nhất dưới dạng so sánh nhiều đặc tính. Lớp có độ dẫn nhiệt tuyệt vời có thể không phải là lựa chọn thích hợp nhất nếu nó không thể đáp ứng dung sai kích thước, yêu cầu về kim loại hóa, tải trọng cơ học hoặc quá trình nối dự định.
| Tài sản | Tại sao nó quan trọng | Câu hỏi để hỏi | Xem xét thiết kế điển hình |
|---|---|---|---|
| Độ dẫn nhiệt | Kiểm soát mức độ truyền nhiệt hiệu quả qua thân gốm. | Giá trị nào áp dụng cho cấp độ, độ dày và nhiệt độ thử nghiệm đã chọn? | So sánh toàn bộ dàn tản nhiệt, không chỉ riêng gốm. |
| Giãn nở nhiệt | Ảnh hưởng đến ứng suất khi gốm được nối với silicon, kim loại hoặc các vật liệu khác. | Hành vi mở rộng khớp với lớp liền kề chặt chẽ đến mức nào? | Quan trọng trong quá trình gia nhiệt, làm mát, hàn và vận hành lặp đi lặp lại. |
| Hiệu suất điện môi | Xác định chức năng cách điện của chất nền. | Cần có điện trở cách điện, độ bền điện môi và đặc tính tổn thất nào? | Tính đến điện áp, tần số, độ ẩm, ô nhiễm và hình học. |
| Độ bền cơ học | Ảnh hưởng đến việc xử lý, lắp ráp, lắp đặt, độ rung và sốc nhiệt. | Bộ phận sẽ trải qua những thay đổi tải trọng và nhiệt độ nào? | Đừng đánh giá độ tin cậy cơ học chỉ từ độ cứng. |
| Hoàn thiện bề mặt | Ảnh hưởng đến quá trình kim loại hóa, liên kết, chất lượng tiếp xúc và sự phù hợp về kích thước. | Cần có độ nhám, độ phẳng, độ song song và điều kiện cạnh nào? | Chỉ định phương pháp đo cùng với giới hạn số. |
| Độ tinh khiết và cấu trúc vi mô | Có thể ảnh hưởng đến đặc tính nhiệt, cách nhiệt, độ bền và độ ổn định lâu dài. | Mức độ tinh khiết và quy trình xử lý nào áp dụng cho vật liệu? | So sánh tính nhất quán của sản xuất cũng như thành phần danh nghĩa. |
Trong số các tính chất này, tính dẫn nhiệt thường nhận được sự quan tâm nhiều nhất vì nó dễ so sánh bằng số. Tuy nhiên, vấn đề về độ tin cậy thường phát sinh từ sự tương tác giữa các thuộc tính. Ví dụ, sự giãn nở nhiệt không phù hợp có thể tạo ra ứng suất lặp đi lặp lại ngay cả khi khả năng dẫn nhiệt rất tốt. Tương tự như vậy, một bề mặt phẳng về mặt kỹ thuật vẫn có thể không phù hợp cho một quy trình liên kết cụ thể nếu độ nhám hoặc độ sạch nằm ngoài phạm vi yêu cầu.
Bài học thực tế rất đơn giản: tạo hệ thống phân cấp thuộc tính trước khi yêu cầu dữ liệu quan trọng. Tách các yêu cầu bắt buộc khỏi các đặc tính ưu tiên, xác định phương pháp thử nghiệm cho từng số liệu quan trọng và đánh giá gốm trong bối cảnh lắp ráp hoàn chỉnh.
Nó thường được sử dụng ở đâu?
Vật liệu này phù hợp ở bất cứ nơi nào khả năng sinh nhiệt, cách điện và kết cấu nhỏ gọn xuất hiện trong cùng một thiết kế. Các ứng dụng khác nhau, từ các thành phần cách điện tương đối đơn giản đến các gói bán dẫn phức tạp và thiết bị nhiệt độ cao.
Chất nền bán dẫn điện
Công tắc nguồn tạo ra nhiệt trong quá trình dẫn và chuyển mạch. Khi mật độ dòng điện và tần số chuyển mạch tăng lên, đường dẫn nhiệt trở nên quan trọng hơn. Chất nền gốm có thể cách ly điện giữa mạch hoạt động và lớp nền kim loại đồng thời truyền nhiệt về phía cấu trúc làm mát.
Cấu trúc chiếu sáng LED và trạng thái rắn
Đèn LED công suất cao chuyển đổi một phần điện đầu vào thành nhiệt. Nếu nhiệt độ mối nối tăng quá mức, công suất phát sáng, tuổi thọ và độ ổn định vận hành có thể bị ảnh hưởng. Chất nền cách điện dẫn nhiệt có thể giúp di chuyển nhiệt ra khỏi thiết bị phát ra trong khi vẫn duy trì sự phân tách điện giữa các đặc tính của mạch và cấu trúc lắp đặt.
Điện tử tần số cao và RF
Hệ thống RF có thể kết hợp mật độ năng lượng cao với các yêu cầu nghiêm ngặt về điện. Vật liệu đóng gói phải kiểm soát nhiệt trong khi vẫn duy trì hoạt động điện có thể dự đoán được. Độ giãn nở thấp và hiệu suất điện môi ổn định có thể trở nên có giá trị khi gói gặp sự thay đổi nhiệt độ hoặc chứa các bộ phận tích hợp chặt chẽ.

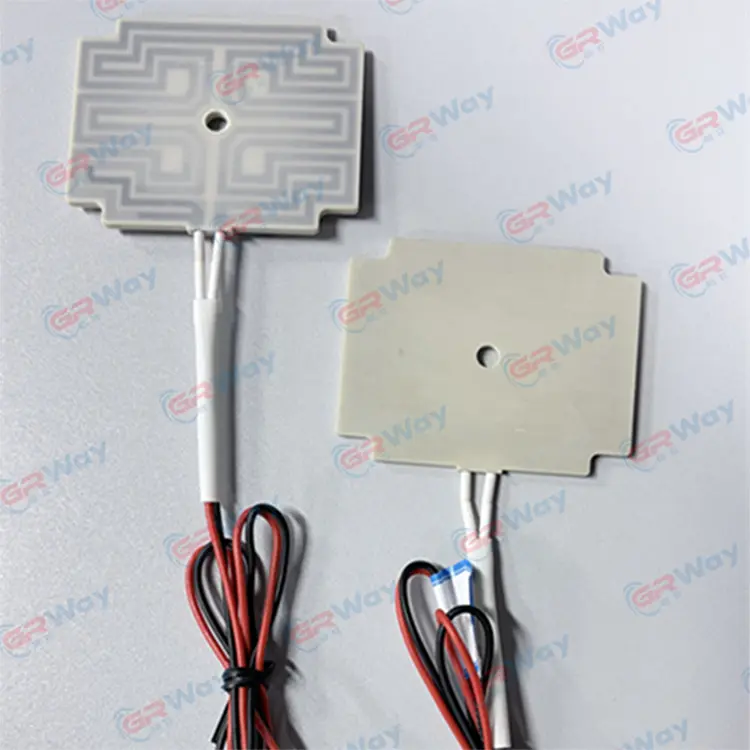

Thiết bị xử lý chất bán dẫn
Cấu trúc lò sưởi bằng gốm và các bộ phận hỗ trợ được sử dụng trong sản xuất chất bán dẫn có thể gặp phải các chu kỳ nhiệt lặp đi lặp lại, khí quyển được kiểm soát và các yêu cầu nghiêm ngặt về kích thước. Nhôm nitrit rất hấp dẫn đối với những môi trường như vậy vì nó có thể kết hợp truyền nhiệt và cách điện trong một nền gốm.
Cảm biến nhiệt độ cao và phần cứng điện tử chuyên dụng
Cảm biến, hệ thống kiểm tra và thiết bị điện tử công nghiệp chuyên dụng có thể hoạt động gần các nguồn nhiệt, nơi khó sử dụng vật liệu cách nhiệt polyme. Gốm sứ có thể giữ được hình dạng và hiệu suất cách điện trong phạm vi nhiệt độ rộng hơn nhiều so với nhiều vật liệu hữu cơ, tùy thuộc vào thành phần và không khí đã chọn.
- Mô-đun nguồn và chất nền mạch cách điện
- Cụm đèn LED công suất cao và cấu trúc quản lý nhiệt
- Linh kiện nguồn RF và gói điện tử nhỏ gọn
- Bộ gia nhiệt bán dẫn, bộ phận hỗ trợ và phần cứng xử lý
- Thiết bị điện tử nhiệt độ cao và cảm biến chuyên dụng
Đường dẫn nhiệt nên được thiết kế như thế nào?
Chất nền gốm hoạt động tốt nhất khi tổ hợp xung quanh được thiết kế để bổ sung các đặc tính nhiệt của nó. Mục tiêu không chỉ đơn giản là đặt một lớp gốm có độ dẫn điện cao giữa thiết bị và bộ tản nhiệt. Con đường đầy đủ phải giảm thiểu lực cản có thể tránh được ở mọi giai đoạn.
Bắt đầu từ nguồn nhiệt
Xác định nơi nhiệt bắt nguồn và mức độ tập trung của nó. Một khuôn bán dẫn nhỏ có thể tạo ra điểm nóng cục bộ nghiêm trọng ngay cả khi mức năng lượng tổng thể có vẻ ở mức có thể kiểm soát được. Gốm phải truyền nhiệt trên một diện tích vừa đủ trước khi nhiệt đến bề mặt tiếp theo.
Kiểm soát các giao diện
Vật liệu giao diện nhiệt, lớp hàn, mối nối hàn và bề mặt kim loại có thể tạo ra điện trở làm mất đi một phần lợi thế của thân gốm. Do đó, độ dày quá mức, khoảng trống, tiếp xúc không đều, nhiễm bẩn và làm ướt kém phải được coi là vấn đề về thiết kế nhiệt thay vì chỉ là lỗi lắp ráp.
Đánh giá độ dày cẩn thận
Việc tăng độ dày gốm có thể cải thiện độ bền cơ học ở một số cấu trúc, nhưng nó cũng làm tăng chiều dài đường dẫn điện. Việc giảm độ dày có thể cải thiện đường dẫn nhiệt xuyên suốt độ dày theo lý thuyết đồng thời tạo ra những mối lo ngại mới liên quan đến việc xử lý, độ phẳng, ứng suất cơ học và năng suất sản xuất. Do đó, độ dày chính xác là một quyết định của hệ thống.
- Ước tính lượng nhiệt sinh ra trong điều kiện vận hành đáng tin cậy cao nhất.
- Ánh xạ mọi lớp nhiệt giữa thành phần hoạt động và cấu trúc làm mát cuối cùng.
- Tính toán sự đóng góp của sự dẫn điện khối và điện trở giao diện một cách riêng biệt.
- Kiểm tra độ dốc nhiệt độ trên gốm thay vì chỉ nhìn vào nhiệt độ trung bình.
- Xác nhận bộ phận đã lắp ráp theo chu kỳ làm việc thực tế và quá độ nhiệt.
Sự khác biệt này trở nên đặc biệt quan trọng khi so sánh các cấu trúc liên kết trực tiếp, chất nền kim loại, lò sưởi gốm và các bộ phận hỗ trợ cơ khí. Cùng một loại gốm có thể thể hiện trạng thái nhiệt rất khác nhau sau khi xử lý vì đường dẫn nhiệt cuối cùng phụ thuộc vào hình học, độ bao phủ kim loại hóa, các lớp nối và cấu trúc làm mát.
Những yếu tố sản xuất nào ảnh hưởng đến hiệu suất cuối cùng?
Hiệu suất gốm bắt đầu từ việc chuẩn bị bột và tiếp tục thông qua việc tạo hình, thiêu kết, gia công, xử lý bề mặt, kim loại hóa, kiểm tra và đóng gói. Mỗi giai đoạn có thể ảnh hưởng đến phần cuối cùng. Một đặc tính vật liệu trông có vẻ mạnh mẽ trên giấy vẫn có thể tạo ra các kết quả không nhất quán nếu khả năng kiểm soát quy trình yếu.
Độ tinh khiết và thành phần của bột
Nhôm nitrit nhạy cảm với tạp chất vì các pha thứ cấp và hóa học bề mặt liên quan đến oxy có thể ảnh hưởng đến sự truyền nhiệt. Nguyên liệu ban đầu có độ tinh khiết cao và quy trình xử lý có kiểm soát giúp duy trì các đặc tính nhất quán, nhưng mức độ tinh khiết phù hợp phải phù hợp với ứng dụng dự kiến thay vì được coi là nhãn chất lượng trừu tượng.
Thiêu kết và cô đặc
Giai đoạn thiêu kết là trung tâm của mật độ và cấu trúc vi mô cuối cùng. Quá trình cô đặc không hoàn toàn có thể tạo ra các lỗ rỗng cản trở sự dẫn nhiệt và hiệu suất cơ học. Sự tăng trưởng hạt quá mức hoặc các chất phụ gia không phù hợp cũng có thể làm thay đổi sự cân bằng giữa các tính chất nhiệt, cơ và điện.
Gia công và kiểm soát kích thước
Gốm kỹ thuật cứng và tương đối giòn nên việc gia công đòi hỏi các quy trình mài mòn và kiểm soát quy trình thích hợp. Độ phẳng, độ dày, đường kính lỗ, sứt mẻ cạnh và độ song song đều có thể trở nên quan trọng khi gốm được tích hợp với các gói bán dẫn hoặc cụm lắp ráp chính xác.
Kim loại hóa
Hiệu suất gốm trần chỉ là một phần của chất nền điện tử. Các hệ thống đồng, molypden, vonfram, vàng, niken, bạc hoặc kim loại khác có thể được áp dụng tùy thuộc vào mối nối và kiến trúc điện. Bề mặt giữa gốm và kim loại phải chịu được chu kỳ nhiệt mà không bị nứt, tách lớp hoặc mỏi quá mức.
- Hỏi loại gốm nào được sử dụng và phạm vi thuộc tính nào được kiểm soát trong sản xuất.
- Xác nhận xem độ dẫn nhiệt được đo trên vật liệu sản xuất hay công thức lý tưởng trong phòng thí nghiệm.
- Chỉ định dung sai kích thước, độ phẳng, độ nhám bề mặt và điều kiện cạnh cho phép.
- Xác định sớm các yêu cầu về kim loại hóa khi gốm sẽ được liên kết, hàn, hàn đồng hoặc nối dây.
- Xác nhận các phương pháp kiểm tra các đặc tính cơ và điện quan trọng.
Đối với các kỹ sư tìm nguồn cung ứng thành phần sản xuất, khả năng truy xuất nguồn gốc và tính nhất quán của quy trình có thể quan trọng như giá trị đặc tính tối đa. Điều kiện sản xuất ổn định giúp giảm sự biến động giữa các lô, điều này quan trọng khi các bộ phận gốm được lắp ráp thành hệ thống có biên độ nhiệt hoặc điện hẹp.
Độ tin cậy có thể được đánh giá như thế nào trước khi tích hợp?
Kiểm tra độ tin cậy phải phản ánh các cơ chế hư hỏng thực tế dự kiến trong quá trình sử dụng. Việc kiểm tra kích thước ở nhiệt độ phòng không thể tiết lộ cách hoạt động của chất nền gốm sau hàng trăm hoặc hàng nghìn lần chuyển đổi nhiệt độ. Tương tự như vậy, thử nghiệm điện môi trong thời gian ngắn có thể không nắm bắt được đặc tính cách điện lâu dài trong điều kiện ẩm ướt hoặc nhiễm bẩn.
Đi xe đạp nhiệt
Việc gia nhiệt và làm mát lặp đi lặp lại tạo ra sự giãn nở và co lại trong các lớp gốm, kim loại, vật liệu nối và cấu trúc lắp đặt. Nếu hệ số giãn nở nhiệt của chúng khác nhau thì tổ hợp sẽ chịu ứng suất theo chu kỳ. Mức độ nghiêm trọng phụ thuộc vào phạm vi nhiệt độ, tốc độ chuyển tiếp, hình học, độ dày mối nối và số chu kỳ.
Sốc nhiệt
Sốc nhiệt tập trung nhiều hơn vào sự thay đổi nhiệt độ nhanh chóng. Gốm có thể chịu được phạm vi nhiệt độ rộng nhưng vẫn hoạt động khác biệt khi tiếp xúc với sự chuyển đổi đột ngột vì độ dốc nhiệt độ bên trong dốc có thể tạo ra ứng suất cục bộ.
Độ bền điện
Cấu trúc điện áp cao cần được đánh giá về điện trở cách điện, độ bền điện môi, rò rỉ và hoạt động sau khi điều hòa môi trường. Hiệu ứng cạnh và hình học kim loại hóa phải được đưa vào cấu hình thử nghiệm bất cứ khi nào chúng giống với sản phẩm cuối cùng.
Xử lý cơ khí
Gốm sứ có thể chịu nén tốt nhưng tương đối nhạy cảm với ứng suất kéo, uốn cong, hư hỏng cạnh và các khuyết tật bề mặt. Do đó, quy trình đóng gói và xử lý rất quan trọng. Một bộ phận đã vượt qua thử nghiệm trong phòng thí nghiệm vẫn có thể bị hỏng trong quá trình lắp ráp nếu các cạnh của nó bị sứt mẻ hoặc nếu xuất hiện hư hỏng bề mặt tiềm ẩn trong quá trình gia công.
Tiếp xúc với môi trường
Nhiệt độ, độ ẩm, khí ăn mòn, chân không, hóa chất tẩy rửa và môi trường xử lý phải được xem xét tùy theo ứng dụng cuối cùng. Gốm nitrit có thể hoạt động tốt trong các môi trường đòi hỏi khắt khe, nhưng không có vật liệu nào được ấn định giới hạn sử dụng chung mà không xem xét đến không khí và thời gian tiếp xúc.
Cần kiểm tra những gì trước khi chọn lớp?
Lựa chọn vật liệu trở nên hiệu quả hơn khi các yêu cầu kỹ thuật được viết dưới dạng danh sách kiểm tra có cấu trúc. Thay vì bắt đầu với loại gốm ưa thích và cố gắng làm cho hệ thống phù hợp với nó, trước tiên hãy xác định các điều kiện vận hành rồi so sánh các loại phù hợp.
| Khu vực lựa chọn | Xác định điều gì | Tại sao nó quan trọng |
|---|---|---|
| Yêu cầu về nhiệt | Sự sinh nhiệt, phạm vi nhiệt độ, mức tăng nhiệt độ cho phép, đường dẫn nhiệt và phương pháp làm mát. | Ngăn không cho gốm được chọn chỉ bằng độ dẫn điện. |
| Yêu cầu về điện | Điện áp, tần số, điện trở cách điện, độ bền điện môi, đường rò và điều kiện bề mặt. | Đảm bảo gốm hoạt động như một chất cách điện trong thiết kế thực tế. |
| Yêu cầu cơ khí | Tải trọng, độ rung, lực lắp, tình trạng cạnh, dung sai kích thước và ứng suất nhiệt. | Giúp giảm nứt và hư hỏng liên quan đến lắp ráp. |
| Yêu cầu sản xuất | Độ dày, hình dạng, lỗ, bề mặt hoàn thiện, kim loại hóa, phương pháp nối và tiêu chí kiểm tra. | Cải thiện khả năng sản xuất và tính nhất quán giữa thiết kế và sản xuất. |
| Môi trường | Độ ẩm, không khí, hóa chất, chân không, nhiệt độ vận hành và hồ sơ chu trình nhiệt. | Xác định các điều kiện sử dụng thực tế ảnh hưởng đến độ ổn định lâu dài. |
Một thông số kỹ thuật mạnh cũng cần phân biệt giữa các giới hạn được đảm bảo và các giá trị điển hình. “Điển hình” mô tả những gì thường có thể đạt được trong điều kiện thử nghiệm xác định; nó không tự động thiết lập một tiêu chí chấp nhận sản xuất. Khi một đặc tính quan trọng, phải nêu rõ giá trị yêu cầu, phương pháp thử, hướng đo, nhiệt độ thử nghiệm và sự thay đổi cho phép.
Nguyên tắc tương tự áp dụng cho kích thước. Một tấm gốm có thể có khả năng chịu nhiệt tuyệt vời và thích hợp về điện nhưng không thể sử dụng được nếu độ phẳng, vị trí lỗ, tình trạng cạnh hoặc sự thay đổi độ dày của nó xung đột với quá trình lắp ráp. Do đó, độ chính xác là một phần của hiệu suất vật liệu bất cứ khi nào thành phần tương tác chặt chẽ với các lớp khác.
Làm thế nào đặc tả cuối cùng có thể được cấu trúc
- Môi trường ứng dụng và vận hành
- Phạm vi dẫn nhiệt mục tiêu và điều kiện đo
- Yêu cầu cách điện
- Độ dày, kích thước, độ phẳng và độ hoàn thiện bề mặt cần thiết
- Điều kiện tải cơ học và chu trình nhiệt
- Yêu cầu kim loại hóa hoặc nối
- Phương pháp kiểm tra và sự thay đổi kích thước chấp nhận được
Thông số kỹ thuật rõ ràng cải thiện sự giao tiếp giữa các kỹ sư thiết kế, kỹ sư vật liệu và nhóm sản xuất. Chúng cũng giúp việc so sánh các lựa chọn gốm sứ khác nhau dựa trên các tiêu chí tương đương dễ dàng hơn thay vì dựa trên các số liệu tiếp thị riêng biệt.
Sự tích hợp tốt trông như thế nào trong thực tế?
Một thành phần gốm được thiết kế tốt sẽ xuất hiện trong hệ thống theo cách tốt nhất có thể: nó truyền nhiệt, duy trì cách điện, ổn định về kích thước và tồn tại trong các điều kiện cơ học và môi trường dự kiến mà không trở thành yếu tố giới hạn.
Hãy xem xét một tổ hợp điện tử công suất trong đó khuôn bán dẫn được gắn trên đế gốm kim loại. Nhà thiết kế phải suy nghĩ đồng thời về việc sinh nhiệt ở khuôn, nhiệt lan truyền trên gốm, truyền nhiệt qua lớp nối, cách ly điện với lớp nền kim loại và độ giãn nở không khớp giữa khuôn, gốm, kim loại và chất hàn. Cải thiện một lớp mà không xem xét các lớp khác có thể chỉ đơn giản là di chuyển nút cổ chai.
Một ví dụ thực tế khác là lò sưởi gốm được sử dụng trong xử lý chất bán dẫn. Ở đây, quá trình sinh nhiệt phải đủ đồng đều cho quá trình, cách điện phải ổn định, gốm phải chịu được nhiệt độ cao nhiều lần và hình dạng có thể cần phải chứa các điện cực, tính năng lắp đặt và nhiệt độ bề mặt được kiểm soát. Do đó, việc lựa chọn vật liệu và cấu trúc lò sưởi trở nên gắn kết chặt chẽ với nhau.
Mục tiêu kỹ thuật không nhất thiết là tối đa hóa một đặc tính. Thay vào đó, nó là để đạt được sự kết hợp phù hợp giữa các đặc tính nhiệt, điện, cơ, kích thước và môi trường cho một ứng dụng xác định.
Vì lý do này, các cuộc thảo luận với nhà sản xuất gốm sứ nên bắt đầu với các điều kiện vận hành và yêu cầu bộ phận thay vì chỉ tên vật liệu. Bản vẽ, độ dày, chu kỳ nhiệm vụ nhiệt, điện áp, vật liệu giao diện, kim loại hóa và dung sai kích thước cung cấp bối cảnh cần thiết để xác định xem giải pháp gốm sứ có phù hợp về mặt kỹ thuật hay không.
Các kỹ sư nên đọc bảng dữ liệu kỹ thuật như thế nào?
Bảng dữ liệu là điểm khởi đầu hữu ích nhưng chúng nên được đọc dưới dạng tài liệu đo lường được kiểm soát thay vì mô tả chung về mọi bộ phận có thể có. Tìm phương pháp thử, hình dạng mẫu, mật độ, nhiệt độ, hướng đo và định nghĩa của từng đặc tính.
Độ dẫn nhiệt đặc biệt nhạy cảm với điều kiện vật liệu. Giá trị cao được đo trên mẫu thử dày đặc, được đánh bóng có thể không thể hiện hiệu suất hoạt động hiệu quả của tổ hợp sản xuất có kim loại hóa, mối nối, khoảng trống hoặc hình học cục bộ. Tính chất điện cũng có thể phụ thuộc vào tần số đo và điều kiện môi trường.
Các câu hỏi điển hình đằng sau việc đánh giá bảng dữ liệu tốt
- Tài sản được liệt kê là điển hình, tối thiểu, tối đa hay được đảm bảo?
- Tiêu chuẩn kiểm tra và hướng đo lường nào đã được sử dụng?
- Thử nghiệm được thực hiện ở nhiệt độ phòng hay ở nhiệt độ vận hành cao?
- Mật độ đã nêu có tương ứng với cấp sản xuất được sử dụng cho thành phần dự định không?
- Kích thước được báo cáo trước hay sau quá trình hoàn thiện hoàn thiện?
- Điều kiện bề mặt được công bố có phù hợp với quá trình nối hoặc kim loại hóa được yêu cầu không?
Việc đặt những câu hỏi này biến việc lựa chọn nguyên liệu thành một so sánh kỹ thuật thay vì so sánh nhãn sản phẩm đơn giản. Điều này đặc biệt hữu ích khi thoạt nhìn có nhiều dòng gốm phù hợp.
Alumina vẫn là sự lựa chọn thiết thực cho nhiều bộ phận gốm cách điện vì nó kết hợp quy trình sản xuất đã được thiết lập, tính chất điện môi tốt, khả năng chống mài mòn và trải nghiệm ứng dụng rộng rãi. Nhôm nitrit trở nên đặc biệt hấp dẫn khi cần có khả năng truyền nhiệt tốt hơn đáng kể trong khi vẫn cần cách điện. Sự lựa chọn vẫn phải được thực hiện từ đặc tả đầy đủ hơn là từ một thuộc tính.
Tại sao vật liệu này lại phù hợp với các thiết bị điện tử nhỏ gọn hơn?
Điện tử tiếp tục đặt nhiều chức năng hơn vào không gian nhỏ hơn. Mật độ năng lượng cao hơn có nghĩa là dòng nhiệt cục bộ có thể trở nên khó quản lý ngay cả khi tổng kích thước thiết bị bị thu hẹp. Đồng thời, các nhà thiết kế ngày càng cần cách ly điện, đóng gói nhỏ gọn, phản ứng nhiệt nhanh và hiệu suất đáng tin cậy khi thay đổi nhiệt độ lặp đi lặp lại.
Gốm cách nhiệt dẫn nhiệt giải quyết đồng thời một số hạn chế này. Nó có thể truyền nhiệt qua một lớp nền nhỏ gọn đồng thời tách cấu trúc điện hoạt động khỏi khung lắp dẫn điện. Sự kết hợp đó có giá trị trong các ứng dụng có ít chỗ để bổ sung bộ tản nhiệt lớn hơn hoặc bề mặt nhiệt dày hơn.
Vai trò trong tương lai của gốm sứ tiên tiến cũng sẽ phụ thuộc vào độ chính xác trong sản xuất. Khi các tổ hợp điện tử trở nên mỏng hơn và tích hợp hơn, độ phẳng, độ chính xác của quá trình kim loại hóa, chất lượng bề mặt và cấu trúc vi mô được kiểm soát ngày càng trở nên quan trọng. Do đó, hiệu suất vật liệu và khả năng sản xuất được kết nối chặt chẽ hơn so với những gì chúng có thể xuất hiện từ một bảng dữ liệu vật liệu đơn giản.
Tích hợp cao hơn
Chất nền nhỏ gọn có thể kết hợp cách ly điện và truyền nhiệt mà không yêu cầu các lớp cách nhiệt và cách nhiệt riêng biệt trong mọi thiết kế.
Kiểm soát nhiệt tốt hơn
Sự lan truyền nhiệt sang bên hiệu quả có thể làm giảm các điểm nóng tập trung và hỗ trợ phân bổ nhiệt độ ổn định hơn trên toàn khu vực hoạt động.
Gói chính xác hơn
Độ dày, độ phẳng, độ kim loại hóa và độ hoàn thiện bề mặt được kiểm soát giúp các bộ phận gốm tiên tiến phù hợp với các tổ hợp điện tử đòi hỏi khắt khe.
Tính linh hoạt của ứng dụng
Cùng một họ vật liệu có thể hỗ trợ các chất nền, cấu trúc lò sưởi, chất cách điện, giá đỡ và các thành phần khác khi cấp độ và lộ trình xử lý được khớp chính xác.
Câu hỏi thường gặp
Ưu điểm chính của nhôm nitride như một loại gốm điện tử là gì?
Ưu điểm trung tâm của nó là sự kết hợp giữa độ dẫn nhiệt tương đối cao với khả năng cách điện. Điều đó rất hữu ích khi một tổ hợp điện tử phải truyền nhiệt hiệu quả mà không cần kết nối điện với mạch hoạt động với cấu trúc kim loại hỗ trợ.
Nhôm nitride có thích hợp cho các ứng dụng nhiệt độ cao không?
Nó có thể phù hợp với môi trường đòi hỏi nhiệt độ cao, nhưng phạm vi nhiệt độ có thể sử dụng phụ thuộc vào loại gốm, khí quyển, điều kiện bề mặt, chu trình nhiệt và thiết kế thành phần. Do đó, hiệu suất nhiệt độ cao phải được chỉ định dựa trên môi trường vận hành thực tế thay vì một con số nhiệt độ chung duy nhất.
Làm thế nào để nó so sánh với alumina?
Cả hai đều có thể cung cấp cách điện và ổn định hóa học tốt. Sự khác biệt chính là các loại nhôm nitrit phù hợp thường mang lại khả năng dẫn nhiệt tốt hơn đáng kể. Alumina có thể vẫn thích hợp khi yêu cầu về nhiệt ở mức vừa phải hoặc khi các đặc tính cơ học và xử lý đã được thiết lập của nó phù hợp với ứng dụng tốt hơn.
Gốm có thể được kim loại hóa?
Đúng. Các hệ thống kim loại hóa khác nhau có thể được sử dụng tùy thuộc vào kết nối điện và phương pháp nối dự định. Hệ thống kim loại đã chọn, độ hoàn thiện bề mặt, cấp độ gốm, đặc tính giãn nở nhiệt và quá trình liên kết đều cần phải được xem xét cùng nhau.
Giá trị độ dẫn nhiệt cao hơn luôn có nghĩa là linh kiện tốt hơn?
Không. Độ dẫn nhiệt chỉ là một yếu tố. Độ dày, độ phẳng, điện trở giao diện, độ bền cơ học, hiệu suất điện môi, giãn nở nhiệt, kim loại hóa, hình học và tính nhất quán trong sản xuất đều có thể xác định liệu thành phần hoàn thiện có hoạt động tốt hay không.
Cần cung cấp thông tin gì khi yêu cầu một bộ phận gốm kỹ thuật?
Thông tin hữu ích bao gồm ứng dụng, nhiệt độ vận hành, điện áp, tải nhiệt, kích thước, độ dày, độ hoàn thiện bề mặt, độ phẳng, yêu cầu về lỗ hoặc tính năng, phương pháp nối, nhu cầu kim loại hóa, điều kiện môi trường và chu kỳ nhiệt dự kiến. Một bản vẽ kỹ thuật có thể giúp đánh giá thông tin này dễ dàng hơn.
Có thể sử dụng cùng một loại cho mọi ứng dụng gốm sứ không?
Không nhất thiết phải như vậy. Loại được tối ưu hóa để quản lý nhiệt có thể có các đặc điểm khác với loại được chọn cho bộ gia nhiệt, giá đỡ cách điện hoặc thành phần kết cấu chính xác. Loại thích hợp phụ thuộc vào sự cân bằng của các yêu cầu về nhiệt, điện, cơ, kích thước và môi trường.
Tại sao độ dày và độ phẳng của gốm lại quan trọng đến vậy?
Độ dày ảnh hưởng trực tiếp đến đường dẫn điện, trong khi độ phẳng ảnh hưởng đến chất lượng tiếp xúc và ứng suất cơ học trong quá trình lắp ráp. Chất nền gốm có đặc tính nhiệt tốt vẫn có thể hoạt động kém khi độ dày quá cao hoặc độ phẳng kém tạo ra ảnh hưởng đáng kể đến giao diện.
Vật liệu phù hợp ở đâu trong chiến lược kỹ thuật đáng tin cậy?
Gốm nhôm Nitruađược hiểu rõ nhất là vật liệu kỹ thuật chức năng kết nối quản lý nhiệt, cách điện, kiểm soát kích thước và độ tin cậy cơ học. Giá trị của nó trở nên rõ ràng nhất khi gốm được coi là một phần của kiến trúc nhiệt và điện hoàn chỉnh chứ không phải là một tấm hoặc chất nền biệt lập.
Đối với các thiết bị điện tử công suất cao, các câu hỏi quan trọng là nhiệt có thể thoát khỏi vùng hoạt động nhanh như thế nào, gốm truyền nhiệt hiệu quả như thế nào, cách ly điện được duy trì như thế nào và vật liệu hoạt động như thế nào trong quá trình lắp ráp và vận hành lặp đi lặp lại. Đối với thiết bị bán dẫn và cấu trúc lò sưởi, tính đồng nhất về nhiệt độ, độ ổn định kích thước, mối nối và khả năng tương thích với môi trường có thể trở nên quan trọng như nhau.
Quá trình lựa chọn đáng tin cậy nhất bắt đầu với các điều kiện vận hành và kết thúc bằng thông số kỹ thuật vật liệu có thể đo lường được. Độ dẫn nhiệt, hệ số giãn nở, đặc tính điện môi, cường độ, mật độ, độ hoàn thiện bề mặt, kích thước, độ kim loại hóa và khả năng tiếp xúc với môi trường phải được xem xét cùng nhau. Tính nhất quán trong sản xuất cũng cần được xem xét vì thiết kế phức tạp phụ thuộc vào hiệu suất vật liệu có thể lặp lại.
Khi các yếu tố này được xác định rõ ràng, gốm nitrit tiên tiến có thể cung cấp một lộ trình thực tế cho các tổ hợp cách điện, quản lý nhiệt, nhỏ gọn cho các ứng dụng điện tử và công nghiệp đòi hỏi khắt khe.
