Khi các thiết bị điện tử trở nên nhỏ hơn trong khi mật độ năng lượng tiếp tục tăng, vật liệu giữa bộ phận tạo nhiệt và đường dẫn làm mát của nó ngày càng trở nên quan trọng. Độ dẫn nhiệt cao thôi là chưa đủ. Các kỹ sư cũng cần cách điện, giãn nở nhiệt có kiểm soát, độ ổn định cơ học, kháng hóa chất và hiệu suất đáng tin cậy thông qua những thay đổi nhiệt độ lặp đi lặp lại. Những yêu cầu kết hợp này giải thích tại sao gốm tiên tiến ngày càng được xem xét cho các giao diện nhiệt và điện đòi hỏi khắt khe.
Gốm nhôm Nitrualà loại gốm kỹ thuật tiên tiến có giá trị nhờ sự kết hợp giữa tính dẫn nhiệt và cách điện cao. Không giống như các kim loại dẫn điện loại bỏ nhiệt nhưng cần cách nhiệt bổ sung, AlN đậm đặc có thể cung cấp nền gốm trực tiếp để truyền nhiệt trong khi vẫn duy trì khả năng tách điện môi. Hệ số giãn nở nhiệt tương đối thấp của nó cũng làm cho nó tương thích với các vật liệu bán dẫn như silicon. Những đặc điểm này hỗ trợ các ứng dụng trong thiết bị điện tử công suất cao, thiết bị bán dẫn, hệ thống laser, gói đèn LED, mô-đun nguồn, linh kiện vi sóng và cấu trúc nhiệt chuyên dụng. Quá trình lựa chọn thực tế phải xem xét độ dẫn nhiệt, độ tinh khiết, đặc tính điện môi, hình học, độ hoàn thiện bề mặt, dung sai kích thước, độ kim loại hóa, phương pháp nối, nhiệt độ vận hành và đường dẫn nhiệt thực tế của tổ hợp đã hoàn thiện.
Mục lục
Chuyển đến một phầnChọn một phần bên dưới để chuyển thẳng đến chủ đề.
- Vật liệu là gì và tại sao nó quan trọng?
- Độ dẫn nhiệt hỗ trợ quản lý nhiệt như thế nào?
- Cách điện cải thiện thiết kế linh kiện như thế nào?
- Tại sao khả năng tương thích giãn nở nhiệt lại quan trọng?
- Vật liệu được sản xuất và cô đặc như thế nào?
- Những yếu tố vật chất nào kiểm soát hiệu suất cuối cùng?
- Những hình thức và hình học nào được sử dụng trong kỹ thuật?
- Nó được sử dụng ở đâu trong điện tử tiên tiến?
- Nó so sánh với các loại gốm sứ kỹ thuật khác như thế nào?
- Các kỹ sư nên chỉ định vật liệu như thế nào?
- Câu hỏi thường gặp
Vật liệu là gì và tại sao nó quan trọng?
Nhôm nitride là loại gốm kỹ thuật không chứa oxit được hình thành từ nhôm và nitơ. Cấu trúc tinh thể và liên kết nguyên tử mạnh mẽ của nó mang lại cho nó sự kết hợp đặc biệt giữa các tính chất nhiệt, điện, cơ và hóa học. Vật liệu này đặc biệt có giá trị khi một bộ phận phải dẫn nhiệt hiệu quả mà không trở thành chất dẫn điện.
Trong đường truyền nhiệt thông thường, các nhà thiết kế thường coi bộ tản nhiệt và vật liệu cách nhiệt là những chức năng riêng biệt. Một tấm kim loại có thể truyền nhiệt nhanh chóng, trong khi lớp gốm polymer hoặc oxit giúp cách điện. Mỗi giao diện bổ sung đều gây ra khả năng chịu nhiệt, độ phức tạp cơ học hoặc một điểm hỏng hóc tiềm ẩn khác. Thành phần AlN dày đặc có thể kết hợp một số chức năng trong một lớp được thiết kế duy nhất, đơn giản hóa kiến trúc của một số tổ hợp nguồn và bán dẫn nhất định.
Vận chuyển nhiệt dựa trên mạng tinh thể cao cho phép nhiệt di chuyển ra khỏi các điểm nóng cục bộ và hướng tới bộ tản nhiệt hoặc bề mặt làm mát.
Điện trở suất cao cho phép các vết dẫn điện và các bộ phận được cấp điện vẫn được cách ly về điện với các cấu trúc hỗ trợ.
Hệ số giãn nở nhiệt thấp giúp giảm ứng suất khi các thành phần gốm được nối với vật liệu bán dẫn và kim loại.
Do đó, tầm quan trọng thực tế của vật liệu đến từ sự tương tác giữa các đặc tính của nó chứ không phải là một thông số kỹ thuật tiêu đề duy nhất. Đối với thiết bị công suất cao, chất nền có hiệu suất nhiệt mạnh nhưng độ ổn định kích thước kém có thể tạo ra các vấn đề về độ tin cậy. Một loại gốm có khả năng cách nhiệt tuyệt vời nhưng khả năng truyền nhiệt không đủ có thể làm cho nhiệt độ tiếp giáp của một bộ phận điện tử tăng lên. Lựa chọn vật liệu phải xem xét toàn bộ hệ thống nhiệt và điện thay vì một con số riêng biệt.
Độ dẫn nhiệt hỗ trợ quản lý nhiệt như thế nào?
Độ dẫn nhiệt mô tả mức độ hiệu quả của nhiệt di chuyển qua vật liệu dưới một gradient nhiệt độ. Trong các thiết bị điện tử công suất cao, đặc tính này ảnh hưởng trực tiếp đến tốc độ nhiệt có thể di chuyển ra khỏi khuôn bán dẫn, thiết bị điện, tia laser, đèn LED hoặc thành phần tạo nhiệt khác.
AlN đậm đặc thường được sản xuất với độ dẫn nhiệt trong khoảng xấp xỉ từ 140 đến 230 W/m·K, tùy thuộc vào độ tinh khiết, cấu trúc vi mô, điều kiện xử lý và loại sản phẩm. Các cấp độ dẫn điện cao hơn có thể được thiết kế khi ứng dụng yêu cầu truyền nhiệt hiệu quả hơn. Hiệu suất thực tế phải luôn được đánh giá bằng cách sử dụng giá trị đã nêu của nhà sản xuất đối với loại vật liệu và hình dạng được chỉ định.
Tại sao sự lan truyền nhiệt lại phức tạp hơn độ dẫn nhiệt
Giá trị độ dẫn điện cao không tự động đảm bảo nhiệt độ thấp ở thiết bị hoạt động. Tổng đường dẫn nhiệt có thể bao gồm khuôn bán dẫn, lớp liên kết, chất nền gốm, kim loại hóa, vật liệu giao diện nhiệt, tấm đế, tản nhiệt và môi trường làm mát. Mỗi giao diện đều tăng thêm sức đề kháng. Do đó, chất nền gốm được thiết kế tốt hoạt động như một phần của mạng nhiệt được thiết kế.
Hình học cũng rất quan trọng. Lớp gốm mỏng có thể làm giảm khoảng cách dẫn điện nhưng vẫn phải đáp ứng các yêu cầu về cách điện, độ bền cơ học, xử lý và nối. Phần dày hơn có thể tăng khoảng cách điện và độ bền cơ học đồng thời tăng thêm khả năng chịu nhiệt. Các kỹ sư phải cân bằng các yêu cầu này thay vì tối ưu hóa một biến một cách độc lập.
| Tài sản | Phạm vi kỹ thuật điển hình | Tại sao nó quan trọng | Xem xét thiết kế |
|---|---|---|---|
| Độ dẫn nhiệt | Xấp xỉ. 140–230 W/m·K | Truyền nhiệt qua gốm | Sử dụng giá trị được kiểm tra theo cấp độ cụ thể |
| Hệ số giãn nở nhiệt | Xấp xỉ. 4,0–4,7 × 10−6/K | Kiểm soát sự thay đổi kích thước theo nhiệt độ | So sánh các lớp khuôn, đồng, nhôm và mối nối |
| Hằng số điện môi | Thông thường khoảng 8-9 | Ảnh hưởng đến hành vi điện và RF | Kiểm tra tần số và điều kiện nhiệt độ |
| Tỉ trọng | Xấp xỉ. 3,26 g/cm³ | Ảnh hưởng đến khối lượng thành phần và thiết kế kết cấu | Xem xét độ xốp và mật độ thiêu kết cuối cùng |
| Điện trở suất | Rất cao cho các lớp cách điện dày đặc | Hỗ trợ cách ly điện | Xác minh các yêu cầu cách nhiệt trong điều kiện thực tế |
Các giá trị được hiển thị là phạm vi kỹ thuật chung chứ không phải thông số kỹ thuật phổ quát. Cấp sản xuất có thể khác nhau tùy theo độ tinh khiết, chất phụ gia, quy trình chế biến, mật độ, kích thước và điều kiện thử nghiệm.
Độ dẫn nhiệt cũng có thể thay đổi khi nhiệt độ tăng. Để có thiết kế tản nhiệt thực tế, các kỹ sư nên sử dụng dữ liệu vật liệu phụ thuộc vào nhiệt độ khi có sẵn thay vì giả định rằng giá trị nhiệt độ phòng không đổi trong suốt phạm vi hoạt động.
Cách điện cải thiện thiết kế linh kiện như thế nào?
Điện tử công suất thường yêu cầu hai chức năng có vẻ trái ngược nhau: chất nền phải loại bỏ nhiệt hiệu quả đồng thời ngăn chặn dòng điện không mong muốn chạy vào các cấu trúc lân cận. Kim loại có tính dẫn nhiệt tốt nhưng lại dẫn điện. Nhiều loại gốm kỹ thuật giải quyết được vấn đề cách nhiệt, nhưng không phải tất cả đều có độ dẫn nhiệt đủ cao cho mật độ điện năng hiện đại.
Điện trở suất cao của AlN dày đặc cho phép các mạch dẫn điện được gắn hoặc mạ kim loại trên thân cách điện bằng gốm. Đây là một lý do khiến chất nền gốm được sử dụng trong các mô-đun bán dẫn điện, cụm đèn LED, gói laser và các cấu trúc điện tử chuyên dụng.
Cách ly điện mà không tạo ra rào cản nhiệt lớn
Trong dàn tản nhiệt nhiều lớp thông thường, lớp cách nhiệt có thể trở thành yếu tố hạn chế truyền nhiệt. Vật liệu cách điện có độ dẫn nhiệt thấp có thể bảo vệ mạch điện trong khi giữ nhiệt gần thiết bị hoạt động. Gốm dẫn nhiệt làm giảm sự ảnh hưởng này bằng cách cho phép nhiệt di chuyển qua thân cách nhiệt.
Hành vi điện môi cũng có vấn đề
Cách điện không chỉ được xác định bởi điện trở suất. Các nhà thiết kế cũng có thể đánh giá hằng số điện môi, tổn thất điện môi, cường độ đánh thủng, rò rỉ bề mặt, khoảng cách đường rò và ảnh hưởng của nhiệt độ hoặc độ ẩm đến hoạt động của điện.
Đối với hệ thống tần số cao, đặc tính điện môi có thể ảnh hưởng đến trở kháng, tính toàn vẹn của tín hiệu, điện dung ký sinh và tổn thất RF. Đối với hệ thống điện áp cao, độ dày vật lý và thiết kế bề mặt trở nên đặc biệt quan trọng. Vật liệu có thể có đặc tính cách nhiệt nội tại mạnh mẽ trong khi thành phần hoàn thiện vẫn đòi hỏi khoảng cách và kỹ thuật bề mặt cẩn thận.
Cách ly điện cho phép các dây dẫn kim loại và các thiết bị điện hoạt động trên nền gốm cách điện trong khi nhiệt truyền qua chất nền.
Hành vi điện môi được kiểm soát có thể hỗ trợ hiệu suất điện ổn định trong đó cần quản lý điện dung ký sinh và tổn thất điện môi.
Tại sao khả năng tương thích giãn nở nhiệt lại quan trọng?
Mọi vật chất đều thay đổi kích thước khi nhiệt độ của nó thay đổi. Trong gói điện tử nhiều lớp, các vật liệu khác nhau giãn nở ở tốc độ khác nhau. Nếu những khác biệt này lớn, việc gia nhiệt và làm mát lặp đi lặp lại có thể tạo ra ứng suất cơ học tại các bề mặt.
Hệ số giãn nở nhiệt của AlN đậm đặc gần bằng hệ số giãn nở nhiệt của silicon, thường vào khoảng 4,0 đến 4,7 × 10−6/K đối với các cấp kỹ thuật điển hình. Khả năng tương thích tương đối này đặc biệt có giá trị trong bao bì bán dẫn vì sự không phù hợp giãn nở nhiệt quá mức có thể góp phần gây cong vênh, ứng suất bề mặt, nứt hoặc tách lớp trong quá trình luân chuyển nhiệt.
Tại sao chu trình nhiệt đáng được quan tâm đặc biệt
Hệ thống điện tử hiếm khi duy trì ở một nhiệt độ. Mô-đun nguồn có thể di chuyển liên tục giữa chế độ không tải, tải vừa phải, tải tối đa và tắt máy. Gói laser có thể gặp phải các giai đoạn khởi động và làm mát lặp đi lặp lại. Thiết bị sản xuất chất bán dẫn có thể tiếp xúc với nhiệt độ xử lý sau đó là các giai đoạn làm mát.
Mỗi chu trình nhiệt tạo ra sự giãn nở và co lại. Khi các vật liệu được liên kết với nhau, các mặt tiếp xúc phải điều chỉnh chuyển động tương đối của chúng. Sự giãn nở nhiệt phù hợp không loại bỏ hoàn toàn ứng suất, nhưng nó có thể làm giảm một nguồn quan trọng của sự không phù hợp cơ học.
Việc ghép nối vật liệu nên được đánh giá như một hệ thống
Gốm chỉ có một lớp trong tổ hợp. Đồng, nhôm, silicon, chất hàn, mối nối hàn đồng, hệ thống kim loại hóa và vật liệu giao diện nhiệt đều có thể góp phần gây ra ứng suất tổng. Do đó, các kỹ sư nên so sánh hệ số giãn nở của toàn bộ khối vật liệu thay vì đánh giá gốm một cách riêng biệt.
- So sánh các giá trị CTE trên toàn bộ cụm lắp ráp thay vì chỉ giữa hai vật liệu.
- Đánh giá nhiệt độ chu kỳ nhiệt, thời gian dừng và số lượng chu kỳ.
- Xem xét độ dày và hình học vì độ cứng ảnh hưởng đến sự phân bố ứng suất.
- Kiểm tra các phương pháp nối và kim loại hóa để biết các hạn chế về nhiệt của chúng.
- Sử dụng các điều kiện lắp ráp thực tế để xác nhận độ tin cậy cơ học.
Vật liệu được sản xuất và cô đặc như thế nào?
Hiệu suất của gốm tiên tiến phụ thuộc rất nhiều vào lộ trình sản xuất của nó. Khó đạt được độ dẫn nhiệt cao nếu vật thể cuối cùng có độ xốp quá mức, các pha tạp chất không thuận lợi hoặc các khuyết tật cấu trúc vi mô làm phân tán các phonon mang nhiệt.
Chuẩn bị bột
Quá trình sản xuất bắt đầu bằng bột nhôm nitrit được chọn lọc để có độ tinh khiết và đặc tính hạt phù hợp. Chất lượng bột ảnh hưởng đến đặc tính đóng gói, phản ứng thiêu kết, sự phát triển của hạt và các tính chất điện và nhiệt cuối cùng của gốm.
Tạo hình và gia công xanh
Tùy thuộc vào thiết kế thành phần, bột có thể được định hình bằng các quy trình như đúc băng, ép, ép phun hoặc các phương pháp tạo hình gốm khác. Chất nền mỏng có thể yêu cầu tạo hình được kiểm soát đặc biệt vì phần cuối cùng phải duy trì độ phẳng và ổn định kích thước sau khi nung.
Thiêu kết và cô đặc
Nhôm nitrit có liên kết cộng hóa trị mạnh, khiến cho việc cô đặc đòi hỏi khắt khe hơn so với một số loại gốm oxit thông thường. Chất hỗ trợ thiêu kết có thể được giới thiệu để thúc đẩy quá trình cô đặc và kiểm soát các pha ranh giới hạt. Nhiệt độ xử lý, không khí, hóa học bột, hệ thống phụ gia và lịch trình nung đều ảnh hưởng đến cấu trúc vi mô cuối cùng.
- Điều hòa bột:Bột gốm thô được chuẩn bị để phân phối hạt nhất quán, độ tinh khiết và khả năng tạo hình.
- Định hình:Bột được tạo thành thân màu xanh lá cây tương ứng với hình dạng thành phần yêu cầu.
- Quá trình thiêu kết có kiểm soát:Quá trình xử lý nhiệt làm tăng mật độ cơ thể và phát triển cấu trúc hạt cần thiết.
- hoàn thiện:Bề mặt có thể được mài, đánh bóng, mài, khoan, cắt hoặc xử lý theo cách khác theo yêu cầu thiết kế.
- Điều tra:Kích thước, chất lượng bề mặt, đặc tính điện, tính chất nhiệt và các đặc tính khác do khách hàng xác định có thể được đánh giá.
Gia công sau khi thiêu kết đòi hỏi phải có dụng cụ làm bằng kim cương thích hợp hoặc dụng cụ chuyên dụng khác vì gốm sứ tiên tiến cứng và giòn. Do đó, giai đoạn thiết kế phải tính đến dung sai có thể đạt được, bán kính góc, hình dạng lỗ, độ hoàn thiện bề mặt và khả năng hư hỏng cạnh.
Những yếu tố vật chất nào kiểm soát hiệu suất cuối cùng?
Hai thành phần được làm từ cùng một vật liệu danh nghĩa có thể hoạt động khác nhau do lịch sử xử lý khác nhau. Độ dẫn nhiệt, độ bền, đặc tính điện môi và độ ổn định kích thước bị ảnh hưởng bởi cấu trúc hạt, độ xốp, mức tạp chất, hóa học phụ gia và điều kiện thiêu kết.
Độ tinh khiết và các hiệu ứng liên quan đến oxy
Oxy là yếu tố quan trọng cần cân nhắc trong quá trình xử lý AlN vì các khuyết tật liên quan đến oxy và các pha thứ cấp có thể ảnh hưởng đến hoạt động của mạng và sự truyền nhiệt. Hàm lượng tạp chất quá mức có thể làm giảm độ dẫn nhiệt, đó là lý do tại sao các loại hiệu suất cao đòi hỏi phải kiểm soát và làm đặc bột cẩn thận.
độ xốp
Các lỗ bên trong làm gián đoạn đường truyền nhiệt liên tục và có thể làm giảm độ bền cơ học. Do đó, đối với các ứng dụng nhiệt đòi hỏi khắt khe, mật độ tương đối cao là một đặc tính chất lượng quan trọng.
Sự phát triển của hạt và ranh giới hạt
Nhiệt trong gốm tinh thể được vận chuyển chủ yếu thông qua các dao động của mạng tinh thể. Các khuyết tật, tạp chất, ranh giới hạt và các pha thứ cấp nhất định có thể làm phân tán những rung động này. Do đó, việc kiểm soát cấu trúc vi mô là trọng tâm trong việc phát triển các loại có độ dẫn điện cao.
Tình trạng bề mặt
Bề mặt hoàn thiện có thể ảnh hưởng đến chất lượng mối nối, độ kim loại hóa, điện trở tiếp xúc, độ chính xác về kích thước và tính nhất quán của lắp ráp. Chất nền nhiệt không chỉ đơn giản là một vật liệu rời; giao diện của nó là một phần của phương trình hiệu suất cuối cùng.
Độ dẫn nhiệt, tính chất điện môi, mật độ, cường độ và độ giãn nở nhiệt quyết định cách thức hoạt động của gốm như một vật liệu.
Độ phẳng, độ nhám, độ kim loại hóa, chất lượng mối nối, diện tích tiếp xúc và dung sai kích thước quyết định mức độ hoạt động hiệu quả của gốm bên trong tổ hợp hoàn thiện.
Sự khác biệt này rất quan trọng trong quá trình đánh giá nhà cung cấp. Giá trị bảng dữ liệu mô tả vật liệu hoặc mẫu thử nghiệm, nhưng bộ phận được lắp ráp có thể hoạt động khác do các giao diện và hình học ảnh hưởng đến tổng đường dẫn nhiệt và điện.
Những hình thức và hình học nào được sử dụng trong kỹ thuật?
Các thành phần gốm kỹ thuật có thể được sản xuất theo nhiều dạng hình học tùy thuộc vào đường truyền nhiệt, bố trí điện, phương pháp nối và không gian lắp đặt sẵn có. Hình thức phù hợp nhất được xác định bởi sự lắp ráp chứ không chỉ bởi đặc tính vật liệu.
Các tấm gốm phẳng cung cấp nền tảng cho quá trình kim loại hóa, bố trí mạch, mô-đun nguồn, thiết bị bán dẫn và cụm truyền nhiệt.
Các tấm mỏng hoặc các bộ phận giống như đĩa có thể hỗ trợ các đường dẫn nhiệt nhỏ gọn, cấu trúc cảm biến, lớp cách điện và các cụm điện tử chuyên dụng.
Các lỗ, khe, bậc, rãnh và tính năng lắp đặt tùy chỉnh có thể được kết hợp khi hình học phẳng tiêu chuẩn không đủ.
Lựa chọn độ dày
Độ dày ảnh hưởng đến khả năng chịu nhiệt, độ bền điện môi, độ cứng, độ ổn định kích thước và khả năng xử lý cơ học. Thành phần mỏng hơn có thể rút ngắn khoảng cách dẫn truyền, trong khi thành phần dày hơn có thể cung cấp khả năng phân tách vật lý hoặc hỗ trợ cấu trúc lớn hơn.
Độ phẳng và dung sai
Các cụm nhiệt và điện thường phụ thuộc vào sự tiếp xúc chặt chẽ giữa nhiều lớp. Sự cong vênh hoặc không đồng đều quá mức có thể làm giảm diện tích tiếp xúc hiệu quả và tăng khả năng chịu nhiệt cục bộ. Do đó, các yêu cầu về độ phẳng phải được thiết lập cùng với độ hoàn thiện bề mặt và dung sai kích thước.
Các tính năng lỗ, khe và cạnh
Hình học làm thay đổi nồng độ ứng suất. Các lỗ nhỏ, góc bên trong sắc, gân hẹp và sự thay đổi độ dày đột ngột có thể tạo ra sự tập trung ứng suất cục bộ trong gốm giòn. Chuyển tiếp tròn và kích thước tính năng phù hợp có thể cải thiện khả năng sản xuất và giảm rủi ro cơ học không cần thiết.
Đối với các thành phần tùy chỉnh, kết quả tốt nhất thường đến từ việc xem xét khả năng sản xuất trong giai đoạn thiết kế sớm nhất. Bản vẽ chỉ xác định kích thước tổng thể có thể không xác định đủ thông tin để sản xuất đáng tin cậy. Độ phẳng, độ nhám, tình trạng cạnh, dung sai lỗ, góc vát, cấp vật liệu và các yêu cầu kiểm tra đều có thể cần phải được ghi lại.
Nó được sử dụng ở đâu trong điện tử tiên tiến?
Sự kết hợp giữa tính dẫn nhiệt, cách điện, độ ổn định hóa học và khả năng tương thích giãn nở nhiệt hỗ trợ nhiều ứng dụng đòi hỏi khắt khe. Yêu cầu chung là cần phải kiểm soát nhiệt mà không ảnh hưởng đến sự phân tách điện hoặc độ ổn định kích thước.
1. Mô-đun bán dẫn điện
Các bóng bán dẫn điện, điốt, thiết bị cổng cách điện và các bộ phận chuyển mạch khác tạo ra nhiệt cục bộ đáng kể. Chất nền gốm có thể cách ly điện giữa các vùng mạch kim loại và cấu trúc làm mát bên dưới trong khi truyền nhiệt tới bộ tản nhiệt.
2. Hệ thống chiếu sáng LED và cường độ cao
Đèn LED công suất cao chuyển đổi một phần điện đầu vào thành nhiệt. Khi nhiệt độ điểm nối tăng quá mức, đầu ra quang, độ tin cậy và độ ổn định vận hành có thể bị ảnh hưởng. Chất nền cách nhiệt dẫn nhiệt có thể giúp di chuyển nhiệt ra khỏi vùng hoạt động.
3. Các thành phần truyền thông laser và quang học
Điốt laser và bộ phát quang có thể nhạy cảm với nhiệt độ vì bước sóng, độ ổn định đầu ra và tuổi thọ của thiết bị có thể phụ thuộc vào điều kiện nhiệt. Các gói và giá đỡ bằng gốm cung cấp nền tảng cơ và nhiệt được kiểm soát xung quanh các bộ phận này.
4. Thiết bị sản xuất chất bán dẫn
Thiết bị xử lý chất bán dẫn thường kết hợp nhiệt, năng lượng điện, môi trường chân không, điều kiện quá trình ăn mòn và các yêu cầu nghiêm ngặt về kích thước. Các thành phần dựa trên AlN có thể được sử dụng khi cần quản lý nhiệt và cách điện.
5. Hệ thống tần số cao và RF
Các thành phần vi sóng và RF có thể tạo ra nhiệt đồng thời yêu cầu tính chất điện môi có thể dự đoán được. Lựa chọn vật liệu phải tính đến hằng số điện môi, đặc tính tổn thất, tần số hoạt động, nhiệt độ và hình dạng mạch thay vì chỉ tính dẫn nhiệt.

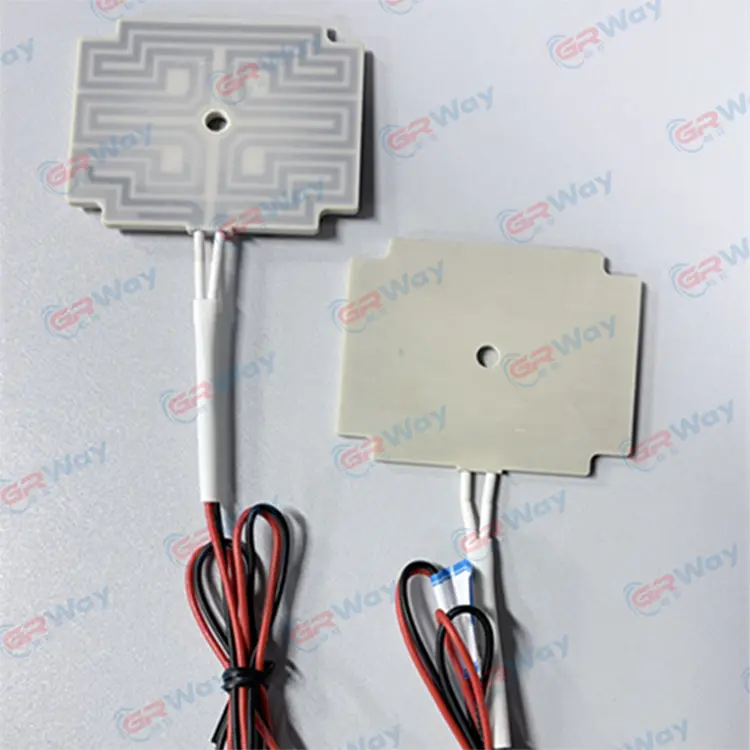

6. Cấu trúc nhiệt và sưởi ấm chính xác
Một số tổ hợp gốm tiên tiến sử dụng AlN làm nền tảng cấu trúc hiệu quả về nhiệt cho các bộ phận làm nóng và hệ thống nhạy cảm với nhiệt độ. Trong những thiết kế như vậy, nhiệt sẽ di chuyển theo hướng được kiểm soát trong khi các thành phần hoạt động bằng điện vẫn được cách ly thích hợp.
7. Thiết bị y tế và phân tích
Các thiết bị phân tích và y tế có thể yêu cầu cấu trúc nhiệt nhỏ gọn, cách điện, ổn định kích thước và khả năng chống chịu với môi trường hoạt động đòi hỏi khắt khe. Loại gốm cụ thể phải phù hợp với nhiệt độ, mức độ tiếp xúc với hóa chất, độ sạch và các yêu cầu về điện.
- Hệ thống chuyển mạch và chuyển đổi công suất cao
- Gói đèn LED và quang điện tử
- Gói diode laser và truyền thông quang học
- Thiết bị xử lý chất bán dẫn
- Lắp ráp điện tử RF và vi sóng
- Cấu trúc sưởi gốm chuyên dụng
- Thiết bị điện tử y tế, phân tích và chính xác
Nó so sánh với các loại gốm sứ kỹ thuật khác như thế nào?
Không có vật liệu gốm nào là vượt trội cho mọi ứng dụng. Các kỹ sư thường so sánh độ dẫn nhiệt, đặc tính điện môi, độ bền cơ học, đặc tính đứt gãy, giãn nở nhiệt, độ ổn định hóa học, yêu cầu xử lý và nhu cầu của bộ phận lắp ráp hoàn thiện.
nhôm
Alumina được sử dụng rộng rãi vì nó mang lại sự kết hợp hoàn hảo giữa cách điện, độ bền cơ học, độ ổn định hóa học và các phương pháp xử lý đã được thiết lập. Độ dẫn nhiệt của nó thường thấp hơn so với các loại AlN có độ dẫn cao, khiến AlN trở nên hấp dẫn khi khả năng chịu nhiệt trở thành hạn chế thiết kế quan trọng hơn.
Silicon Nitrua
Silicon nitride được biết đến với độ bền cơ học cao, khả năng chống sốc nhiệt mạnh và ổn định nhiệt độ cao tốt. Nó có thể được ưu tiên trong các ứng dụng trong đó khả năng chống đứt gãy và hiệu suất kết cấu đặc biệt quan trọng, trong khi AlN thường được chọn khi phải kết hợp cách điện và tính dẫn nhiệt cao.
Oxit berili
Ôxit berili cũng mang lại khả năng dẫn nhiệt cao và cách điện, nhưng việc sử dụng nó đòi hỏi phải có sự kiểm soát nghiêm ngặt vì bụi chứa berili rất nguy hiểm trong quá trình xử lý. Do đó, yêu cầu ứng dụng và điều kiện an toàn sản xuất cần phải được xem xét cẩn thận.
Giải pháp dựa trên AlN
AlN đặc biệt hữu ích khi các nhà thiết kế cần sự cân bằng mạnh mẽ về dẫn nhiệt, cách điện, độ giãn nở nhiệt thấp và độ ổn định hóa học trong cấu trúc gốm nhỏ gọn.
Do đó, sự so sánh hữu ích nhất là dành riêng cho ứng dụng. Nếu yêu cầu chính là cách điện ở mức tải nhiệt vừa phải thì một số loại gốm sứ có thể phù hợp. Khi mật độ nhiệt tăng lên và khả năng chịu nhiệt trở thành vấn đề thiết kế chính, độ dẫn nhiệt có thể có trọng lượng lớn hơn nhiều. Khi có liên kết trực tiếp với silicon, mối quan hệ giãn nở nhiệt trở thành một yếu tố quan trọng khác.
Các kỹ sư nên chỉ định vật liệu như thế nào?
Một thông số kỹ thuật gốm hữu ích sẽ mô tả các yêu cầu về hiệu suất hoàn chỉnh thay vì chỉ đặt tên cho vật liệu. Điều này giúp giảm bớt sự mơ hồ trong quá trình sản xuất và làm cho việc so sánh giữa nhà cung cấp với nhà cung cấp trở nên có ý nghĩa hơn.
Bắt đầu với yêu cầu về nhiệt
Xác định công suất tối đa của thiết bị, lượng nhiệt sinh ra dự kiến, nhiệt độ cho phép, đường dẫn nhiệt, vật liệu giao diện và cấu hình làm mát. Cấp độ dẫn điện cao có thể không giải quyết được vấn đề nhiệt nếu điện trở vượt trội nằm ở một bề mặt khác.
Xác định yêu cầu về điện
Cần nêu rõ điện áp, tần số, khoảng cách cách điện, độ bền điện môi, yêu cầu rò rỉ và điều kiện môi trường. Đối với các ứng dụng RF, hằng số điện môi và tổn thất điện môi ở tần số dự định cũng cần được xem xét.
Xác định các yêu cầu cơ học và kích thước
Chỉ định độ dày, chiều dài, chiều rộng, độ phẳng, độ song song, hình dạng lỗ, đặc điểm cạnh, độ nhám bề mặt và dung sai kích thước. Những yếu tố này có thể ảnh hưởng đến cả độ tin cậy của lắp ráp và tiếp xúc nhiệt.
Xác định các yêu cầu xử lý và bề mặt
Nếu thành phần sẽ được kim loại hóa, hàn đồng, liên kết, hàn hoặc tích hợp vào một tổ hợp nhiều lớp thì các quy trình tiếp theo đó phải được thông báo trước khi lớp gốm được hoàn thiện. Điều kiện bề mặt và khả năng tương thích kim loại hóa có thể quan trọng như tính chất vật liệu khối.
| Danh mục đặc điểm kỹ thuật | Các mục chính cần xác định | Câu hỏi kỹ thuật điển hình |
|---|---|---|
| Vật liệu | Lớp, độ tinh khiết, mật độ, hệ thống phụ gia | Loại vật liệu nào đáp ứng các điều kiện nhiệt và điện dự định? |
| nhiệt | Độ dẫn điện, nhiệt độ hoạt động, chu trình nhiệt | Điện trở nhiệt chính trong cụm hoàn chỉnh nằm ở đâu? |
| Điện | Điện trở suất, hằng số điện môi, tổn thất điện môi, yêu cầu đánh thủng | Hiệu suất cách điện nào là cần thiết ở điện áp và tần số thực tế? |
| Hình học | Chiều dài, chiều rộng, độ dày, lỗ, khe, bán kính | Hình dạng có thể được tạo ra một cách nhất quán mà không gây ra sự tập trung ứng suất có thể tránh được không? |
| Bề mặt | Độ nhám, độ phẳng, khả năng tương thích kim loại hóa | Giao diện gốm với lớp tiếp theo sẽ như thế nào? |
| Chất lượng | Điểm kiểm tra, phương pháp thử, dung sai, tài liệu | Những đặc điểm nào cần xác minh ở cấp độ sản xuất? |
Việc phân biệt giữa đặc tính vật liệu và thông số kỹ thuật của thành phần cũng rất quan trọng. Độ dẫn nhiệt có thể được báo cáo từ mẫu thử, trong khi bộ phận sản xuất có kích thước, điều kiện bề mặt và lịch sử sản xuất riêng. Thông số kỹ thuật mạnh mẽ kết nối đặc tính của phòng thí nghiệm với thành phần thực tế được sử dụng trong thiết bị.
Những gì cần được xác nhận trước khi sản xuất?
- Lớp gốm cuối cùng và độ dẫn nhiệt mục tiêu
- Yêu cầu cách điện và điện môi
- Kích thước hoàn thiện và cấp dung sai
- Yêu cầu về độ hoàn thiện bề mặt, độ phẳng và cạnh
- Các điều kiện kim loại hóa, nối, hàn đồng hoặc liên kết
- Nhiệt độ hoạt động và điều kiện chu trình nhiệt
- Phương pháp kiểm tra và tiêu chí chấp nhận
Thông số kỹ thuật rõ ràng cho phép nhà sản xuất gốm sứ và nhóm thiết kế thảo luận về cùng một mục tiêu kỹ thuật. Chúng cũng giúp dễ dàng xác định xem vấn đề có xuất phát từ việc lựa chọn vật liệu, hình học, xử lý, nối hay thiết kế nhiệt ở cấp hệ thống hay không.
Đối với các ứng dụng yêu cầu vận chuyển nhiệt có kiểm soát và cách ly điện,Gốm nhôm Nitruacó thể cung cấp sự kết hợp thực tế của các đặc tính khó tái tạo bằng vật liệu đơn chức năng thông thường.
Nguyên tắc thiết kế nào giúp tối đa hóa hiệu suất?
Thiết kế gốm sứ tốt bắt đầu từ kiến trúc nhiệt và điện hơn là tên vật liệu. Các kết quả đáng tin cậy nhất đến từ việc hiểu được sự thay đổi nhiệt, dòng điện, tải trọng cơ học và nhiệt độ tương tác như thế nào bên trong tổ hợp.
Giữ đường dẫn nhiệt trực tiếp
Giảm bớt các lớp không cần thiết giữa nguồn nhiệt và tản nhiệt. Mỗi giao diện vật liệu bổ sung có thể thêm điện trở tiếp xúc, biến đổi liên kết hoặc trở kháng nhiệt. Độ dày gốm nên được chọn theo yêu cầu cách nhiệt và cơ học trong khi vẫn giữ cho đường dẫn nhiệt hiệu quả.
Tránh căng thẳng hình học không cần thiết
Gốm sứ có khả năng nén mạnh nhưng tương đối nhạy cảm với ứng suất kéo và sự chuyển đổi hình học đột ngột. Các góc được bo tròn, vị trí lỗ hợp lý, độ dày thành thích hợp và tải trọng lắp được kiểm soát có thể cải thiện độ tin cậy của linh kiện.
Thiết kế giao diện, không chỉ nền tảng
Hiệu suất nhiệt phụ thuộc rất nhiều vào chất lượng tiếp xúc. Gốm có độ dẫn điện cao có thể bị suy giảm do liên kết kém, khoảng trống, bề mặt không bằng phẳng, áp suất không đủ hoặc lớp giao diện có độ dẫn điện thấp. Do đó, độ phẳng bề mặt và các điều kiện nối phải được coi là một phần của thiết kế tản nhiệt.
Kế hoạch chu trình nhiệt
Một bộ phận sống sót sau một sự kiện nhiệt độ cao vẫn có thể bị hỏng sau nhiều lần đạp xe. Kiểm tra độ tin cậy phải phản ánh phạm vi nhiệt độ thực tế, tốc độ gia nhiệt, tốc độ làm mát, thời gian dừng và các hạn chế cơ học dự kiến trong quá trình vận hành.
Câu hỏi thường gặp
Nhôm nitrat dùng để làm gì?
Nhôm nitrit được sử dụng khi các kỹ sư cần cách điện cùng với khả năng truyền nhiệt hiệu quả. Các ứng dụng phổ biến bao gồm chất nền bán dẫn điện, gói LED, gói laser và quang điện tử, linh kiện thiết bị bán dẫn, cụm RF và cấu trúc nhiệt chuyên dụng.
Tại sao nhôm nitrit thích hợp cho điện tử công suất?
Điện tử công suất tạo ra nhiệt tập trung đồng thời cần cách ly điện. Nhôm nitrit có thể cung cấp nền tảng cách nhiệt dẫn nhiệt, giúp nhiệt truyền từ các thiết bị hoạt động sang các cấu trúc làm mát mà không cần sử dụng chất nền dẫn điện.
Độ giãn nở nhiệt của nhôm nitrit so với silicon như thế nào?
Hệ số giãn nở nhiệt của nó tương đối gần với hệ số giãn nở nhiệt của silicon. Khả năng tương thích này có thể làm giảm sự không khớp giãn nở nhiệt trong các gói bán dẫn so với sự kết hợp vật liệu giãn nở ở tốc độ khác nhau đáng kể.
Nhôm nitrit có dẫn điện không?
Nhôm nitrit đậm đặc là chất cách điện có điện trở suất cao. Đây là một trong những ưu điểm chính của nó trong các chất nền điện tử, nơi nhiệt phải di chuyển hiệu quả trong khi các mạch dẫn vẫn được cách ly về điện với cấu trúc đỡ.
Độ dẫn nhiệt của loại nhôm nitrit có thể đạt được là bao nhiêu?
Các loại dày đặc điển hình có thể nằm trong phạm vi xấp xỉ từ 140 đến 230 W/m·K, trong khi các loại thương mại cụ thể có thể khác nhau. Độ dẫn nhiệt phụ thuộc vào độ tinh khiết, cấu trúc vi mô, mật độ, chất phụ gia, điều kiện xử lý và phương pháp thử nghiệm, do đó, nên sử dụng thông số kỹ thuật dành riêng cho từng loại để tính toán thiết kế.
Điều gì có thể làm giảm tính dẫn nhiệt của nhôm nitrit?
Độ xốp, khuyết tật liên quan đến tạp chất, pha thứ cấp không phù hợp và sự tán xạ cấu trúc vi mô có thể làm giảm sự truyền nhiệt. Do đó, chất lượng bột, kiểm soát oxy, điều kiện thiêu kết và độ cô đặc là những yếu tố sản xuất quan trọng.
Vật liệu có thể được gia công thành hình dạng tùy chỉnh không?
Đúng. Các thành phần gốm dày đặc có thể được xử lý thành các tấm, lỗ, khe, bậc thang và các hình dạng hình học khác tùy chỉnh bằng các phương pháp gia công chuyên dụng thích hợp. Vì vật liệu cứng và giòn nên các yêu cầu về hình học và dung sai cần được xem xét cùng với khả năng gia công.
Những gì cần được chỉ định cho một thành phần gốm tùy chỉnh?
Thông số kỹ thuật hoàn chỉnh thường bao gồm loại vật liệu, độ dẫn nhiệt, yêu cầu về điện, kích thước, dung sai, độ phẳng, độ hoàn thiện bề mặt, lỗ hoặc các tính năng khác, nhiệt độ vận hành, điều kiện chu kỳ nhiệt, yêu cầu kim loại hóa hoặc nối và tiêu chí kiểm tra.
Độ dẫn nhiệt có phải là đặc tính duy nhất quan trọng không?
Không. Độ dẫn nhiệt phải được xem xét cùng với khả năng cách điện, đặc tính điện môi, độ giãn nở nhiệt, độ bền cơ học, trạng thái đứt gãy, khả năng kháng hóa chất, dung sai kích thước, tình trạng bề mặt và khả năng tương thích với các quy trình lắp ráp sau này.
Những bài học kỹ thuật quan trọng
Việc lựa chọn gốm tiên tiến trở nên quan trọng hơn khi mật độ năng lượng, nhiệt độ vận hành và độ phức tạp của bao bì tăng lên. Thách thức kỹ thuật trọng tâm thường không chỉ đơn giản là loại bỏ nhiệt mà còn là loại bỏ nhiệt trong khi vẫn duy trì cách ly điện và kiểm soát ứng suất cơ học.
- Độ dẫn nhiệt cao có thể rút ngắn đường dẫn nhiệt từ thiết bị hoạt động đến cấu trúc làm mát.
- Điện trở suất cao hỗ trợ cách điện và các cấu trúc điện tử.
- CTE gần giống silicon có thể giúp quản lý sự không phù hợp về cơ nhiệt trong các tổ hợp bán dẫn.
- Độ tinh khiết, mật độ, chất phụ gia và cấu trúc vi mô ảnh hưởng mạnh mẽ đến hiệu suất vật liệu cuối cùng.
- Bề mặt hoàn thiện, độ phẳng, hình học và phương pháp nối có thể xác định hiệu suất lắp ráp thực tế.
- Thử nghiệm dành riêng cho ứng dụng là cần thiết khi các điều kiện vận hành liên quan đến nhiệt độ cao, chu kỳ nhiệt nhanh, điện áp cao hoặc môi trường hóa chất đòi hỏi khắt khe.
Đối với các kỹ sư thiết kế chất nền nhiệt, bộ phận thiết bị bán dẫn, gói điện tử hoặc cấu trúc gốm chính xác,Gốm nhôm Nitruaxứng đáng được đánh giá khi tính dẫn nhiệt và cách điện phải phối hợp với nhau trong cùng một bộ phận.
Việc lựa chọn vật liệu phải luôn được hoàn thiện dựa trên các điều kiện vận hành thực tế, cấu hình lắp ráp và dữ liệu kỹ thuật dành riêng cho cấp độ.
Thảo luận về các yêu cầu về thành phần gốm của bạn
XANH®hỗ trợ các ứng dụng gốm tiên tiến liên quan đến quản lý nhiệt, cách điện, cấu trúc sưởi ấm và linh kiện điện tử chính xác. Chia sẻ bản vẽ, kích thước, yêu cầu vật liệu, điều kiện vận hành và mục tiêu ứng dụng của bạn để bắt đầu cuộc thảo luận kỹ thuật phù hợp với thành phần.
liên hệ với chúng tôi
