Làm thế nào một bộ phận làm nóng hàn cải thiện sự ổn định nhiệt độ?

Mục lục

Phác thảo trong nháy mắt

• Xác định những gìYếu tố làm nóng hànlà gì và nó kiểm soát những gì (không chỉ “nhiệt” mà còn phục hồi và chuyển giao).
• Chuyển các khiếu nại thực tế tại cửa hàng thành các vấn đề về máy sưởi có thể đo lường được.
• Giải thích các yếu tố gây mất ổn định: vị trí cảm biến, khớp nối nhiệt, mật độ năng lượng, quá trình oxy hóa và độ trễ điều khiển.
• So sánh các công nghệ máy sưởi và kết hợp chúng với các ứng dụng.
• Cung cấp danh sách kiểm tra lựa chọn thực tế và sổ tay bảo trì.
• Đưa ra các bước khắc phục sự cố giúp giảm phế liệu và làm lại.

Yếu tố làm nóng hàn trong điều kiện thực tế là gì?

A Yếu tố làm nóng hànlà thành phần chuyển đổi năng lượng điện thành năng lượng nhiệt được kiểm soát tại điểm chất hàn phải nóng chảy và làm ướt bề mặt kim loại. Định nghĩa đó nghe có vẻ hiển nhiên—cho đến khi bạn nhận thấy rằng nhiều vấn đề về hàn xảy ra ngay cả khi trạm “đọc” nhiệt độ chính xác.

Trong thực tế, công việc của máy sưởi không chỉ là đạt đến điểm đặt; nó cũng phảihồi phụcngay lập tức khi nhiệt bị hút đi bởi mặt phẳng đồng, vỏ đầu nối hoặc dây dẫn dày. Nếu máy sưởi không thể duy trì hoạt động, bạn sẽ thấy các triệu chứng như khớp lạnh, thời gian dừng kéo dài, miếng đệm bị nâng lên, chất trợ cháy cháy và các đầu bị oxy hóa nhanh hơn bình thường.

Hãy nghĩ về nó như thế này: bộ điều khiển của bạn có thể ra lệnh “350°C”, nhưng khớp quan tâm đến việc hệ thống của bạn có thể cung cấp năng lượng nhanh như thế nào và giữ cho đầu ổn định khi chịu tải. Đó là nơi mà thiết kế máy sưởi—vật liệu, hình học, khớp nối cảm biến và lớp cách nhiệt—tạo nên hoặc phá vỡ trải nghiệm.

Những điểm khó khăn thường gặp của khách hàng và ý nghĩa thực sự của chúng

Thông tin chi tiết quan trọng: hầu hết các khiếu nại không phải là “lỗi của nhà điều hành”. Chúng là các vấn đề truyền nhiệt ở cấp độ hệ thống—có nghĩa là bộ sưởi, giao diện đầu tip và phương pháp điều khiển phải được đánh giá cùng nhau.

Tại sao ổn định nhiệt độ thất bại

Sự ổn định nhiệt độ là lời hứa của toàn bộ hệ thống hàn. Một người mạnh mẽYếu tố làm nóng hàncó ích, nhưng tính ổn định vẫn có thể bị lỗi khi tắt bất kỳ tính năng nào sau đây:

1. Vị trí cảm biến quá xa bề mặt làm việc.
   Nếu cảm biến nhiệt độ (thường là cặp nhiệt điện hoặc nhiệt điện trở) không được ghép chặt với khu vực đầu, thì trạm “nghĩ” nó ổn định trong khi đầu thực sự đang làm mát khi có tải.
2. Khả năng kết nối nhiệt kém giữa bộ gia nhiệt và đầu tip.
   Những khe hở không khí nhỏ, độ vừa vặn hoặc độ mòn có thể biến giao diện thành một chất cách điện. Bộ gia nhiệt chạy nóng hơn để bù lại, điều này làm tăng tốc quá trình oxy hóa và rút ngắn tuổi thọ của đầu tip.
3. Mật độ năng lượng không phù hợp với công việc.
   Công việc có cường độ cao được hưởng lợi từ năng lượng nhanh, được kiểm soát với độ vọt lố tối thiểu; đồng nặng và lá chắn đòi hỏi khả năng phục hồi cao hơn. Máy sưởi một kích thước thường gây thất vọng với khối lượng công việc hỗn hợp.
4. Thiết kế cách nhiệt và chì không chắc chắn.
   Chu kỳ nhiệt lặp đi lặp lại gây căng thẳng cho các khớp bên trong và lớp cách nhiệt. Nếu lò sưởi thường xuyên bị va đập, xoắn hoặc tiếp xúc với khói từ chất trợ dung thì độ bền là vấn đề quan trọng.
5. Hành vi điều khiển gây ra tình trạng vượt mức/ thiếu hụt.
   Ngay cả một máy sưởi tốt cũng có thể hoạt động kém khi điều chỉnh điều khiển không ổn định. Thông lượng đốt cháy quá mức; undershoot buộc thời gian dừng lâu hơn—cả hai đều làm tăng khuyết tật.

Các loại máy sưởi và khi nào mỗi loại có ý nghĩa

Mặc dù thương hiệu khác nhau nhưng hầu hếtYếu tố làm nóng hànthiết kế rơi vào một vài họ kỹ thuật. Biết được sự cân bằng sẽ giúp bạn tránh phải trả tiền cho việc “nâng cấp” sai.

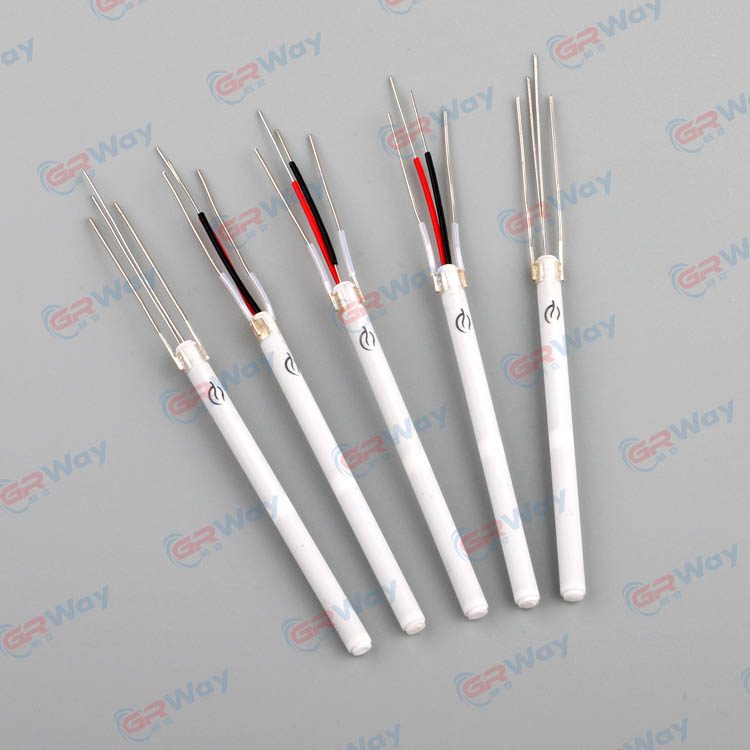

• Lò sưởi gốm quấn dây
  Dây điện trở nichrome hoặc tương tự được nhúng xung quanh/bên trong gốm. Thường tiết kiệm chi phí và được sử dụng rộng rãi, có độ bền khá khi được chế tạo tốt.
• Máy sưởi kiểu hộp mực
  Máy sưởi nhỏ gọn được tích hợp trong một hệ số dạng ống. Chúng có thể cung cấp mật độ năng lượng vững chắc và có thể được thiết kế để khớp nối chắc chắn với cấu trúc đầu.
• Bộ gia nhiệt + cảm biến tích hợp
  Thiết kế đặt hệ thống sưởi và cảm biến gần bề mặt làm việc hơn. Những điều này thường cải thiện thời gian phản hồi và giảm khoảng cách giữa “đọc và thực tế”.
• Gốm tự điều chỉnh (hành vi giống PTC)
  Một số loại gốm sứ tăng điện trở khi nhiệt độ tăng, mang lại tác dụng hạn chế tự nhiên. Hữu ích cho một số ứng dụng, mặc dù hiệu suất phụ thuộc nhiều vào thiết kế toàn bộ hệ thống.

Danh sách kiểm tra lựa chọn để có kết quả đáng tin cậy

Sử dụng danh sách kiểm tra này khi đánh giá mộtYếu tố làm nóng hànđối với một công cụ mới, một chương trình sửa chữa hoặc một dây chuyền sản xuất:

• Yêu cầu phục hồi:Tải nhiệt lớn nhất bạn phải hàn là gì (mặt đất, tấm chắn, vấu, đầu nối)?
• Khớp nối nhiệt:Bề mặt làm việc của thiết bị sưởi tiếp xúc chặt chẽ và nhất quán như thế nào với đầu hoặc bề mặt làm việc?
• Tích hợp cảm biến:Cảm biến nhiệt độ có đủ gần để kiểm soát nhiệt độ đầu thực khi chịu tải không?
• Độ ổn định dưới luồng không khí:Quạt, hút khói hoặc gió lùa có ảnh hưởng đến nhiệt độ đầu tip không?
• Khả năng tương thích điện:Điện áp, dải điện trở, loại đầu nối và hỗ trợ bộ điều khiển.
• Yếu tố độ bền:Tuổi thọ chu trình nhiệt, độ bền cơ học, khả năng cách điện và giảm sức căng của chì.
• Khả năng phục vụ:Bạn có thể thay thế máy sưởi mà không cần làm lại toàn bộ cụm tay cầm không?
• Quá trình phù hợp:Bộ gia nhiệt có hỗ trợ chiến lược từ thông và hợp kim hàn của bạn mà không buộc các điểm đặt quá cao không?

Bảng so sánh

Các phương pháp hay nhất về bảo trì và Tip-Life

Kể cả tốt nhấtYếu tố làm nóng hànsẽ cảm thấy “yếu” nếu bỏ sót đầu bút hoặc quy trình không nhất quán. Những thói quen này làm giảm quá trình oxy hóa, cải thiện tình trạng làm ướt và bảo vệ cụm máy sưởi:

• Sử dụng điểm đặt hiệu quả thấp nhất.Nhiệt độ cao hơn không phải là “chuyên nghiệp hơn”. Nó thường chỉ đốt cháy thông lượng nhanh hơn.
• Giữ đầu đóng hộp.Lớp phủ hàn mỏng làm giảm quá trình oxy hóa và cải thiện khả năng truyền nhiệt đến khớp.
• Khớp hình học đầu với khớp.Đầu tiếp xúc với nhiều diện tích bề mặt hơn sẽ truyền nhiệt nhanh hơn, giảm thời gian dừng.
• Hạn chế lau khô và lau chùi bằng chất mài mòn.Làm sạch quá mức sẽ làm hỏng lớp mạ và làm tăng tốc độ hỏng đầu tip.
• Bảo vệ dây dẫn và giảm căng thẳng.Nhiều lỗi máy sưởi bắt đầu là lỗi cơ học chứ không phải lỗi nhiệt.

Xử lý sự cố: Triệu chứng, Nguyên nhân, Cách khắc phục

Khi chất lượng hàn giảm đột ngột, bạn muốn chẩn đoán nhanh—chứ không phải phỏng đoán. Dưới đây là các đường dẫn “triệu chứng cần khắc phục” phổ biến:

• Triệu chứng:Hàn tan chảy chậm trên các khớp lớn.
  Có khả năng gây ra:Phục hồi không đầy đủ, tiếp xúc đầu tip kém hoặc kích thước đầu tip không chính xác.
  Sửa chữa:Sử dụng hình dạng đầu lớn hơn, kiểm tra độ vừa khít của bộ sưởi với đầu và xác nhận bộ điều khiển của bạn không giới hạn nguồn điện.
• Triệu chứng:Đầu hàn bị oxy hóa nhanh, mối hàn không bị ướt.
  Có khả năng gây ra:Điểm đặt quá mức, thời gian không hoạt động lâu ở nhiệt độ cao hoặc bề mặt đầu bị ô nhiễm.
  Sửa chữa:Hạ nhiệt độ, sử dụng chế độ chờ/ngủ khi có thể, chỉnh lại đầu tip đúng cách và đánh giá khả năng tương thích từ thông.
• Triệu chứng:Trạm hiển thị nhiệt độ ổn định nhưng các khớp trông không nhất quán.
  Có khả năng gây ra:Cảm biến không đọc được nhiệt độ đầu thực sự khi đang tải hoặc có khe hở không khí ở giao diện.
  Sửa chữa:Kiểm tra chỗ ngồi có sưởi, thay thế ống bọc/vòng giữ bị mòn và xem xét lắp ráp có khớp nối cảm biến gần hơn.
• Triệu chứng:Máy sưởi liên tục bị hỏng sau thời gian sử dụng ngắn.
  Có khả năng gây ra:Sốc nhiệt, biến dạng cơ học hoặc hư hỏng cách điện do nhiễm bẩn.
  Sửa chữa:Cải thiện khả năng xử lý giảm căng thẳng, tránh làm mát đột ngột (đặc biệt là với luồng không khí mạnh) và giữ cặn từ thông tránh xa bên trong bộ sưởi.

Làm việc với Nhà sản xuất để có Hiệu suất Sưởi ấm Tùy chỉnh

Nếu bạn đang tìm nguồn cung ứng máy sưởi cho một dòng sản phẩm, bảo trì một nhóm công cụ hoặc mở rộng quy trình sản xuất thì kết quả tốt nhất thường đến từ việc coi máy sưởi như một bộ phận được thiết kế—chứ không phải một phụ tùng thay thế chung. Nhà sản xuất có năng lực có thể giúp bạn xác định các mục tiêu như thời gian khởi động, hành vi phục hồi, điện áp hoạt động, kiểu cảm biến, định dạng đầu nối và tuổi thọ chu trình nhiệt.

Ví dụ,Công ty TNHH Công nghệ Điện tử Hạ Môn Green Way có thể được tiếp cận với tư cách là đối tác kỹ thuật khi ứng dụng của bạn cần hoạt động gia nhiệt ổn định, dung sai lắp ráp ổn định và hiệu suất lặp lại qua các lô. Mục tiêu rất đơn giản: đảm bảoYếu tố làm nóng hànhoạt động giống nhau vào ngày đầu tiên và ngày thứ 100—để quá trình của bạn luôn có thể dự đoán được.

Khi bạn chia sẻ các điều kiện sử dụng thực tế của mình (chu kỳ hoạt động, vật liệu mục tiêu, luồng không khí, kiểu đầu và các mối nối chịu tải tối đa), việc tránh các thiết kế thiếu công suất và ngăn chặn các thiết lập dễ bị quá tải gây hư hỏng bo mạch sẽ trở nên dễ dàng hơn nhiều.

Câu hỏi thường gặp

Kết thúc suy nghĩ

Một nơi ổn địnhYếu tố làm nóng hànlà sự khác biệt giữa “vượt qua” và thực hiện một quy trình mà bạn có thể tin tưởng. Khi máy sưởi được điều chỉnh phù hợp với khối lượng công việc của bạn—và được bảo trì bằng các biện pháp thực hành hợp lý—bạn sẽ giảm thời gian dừng, giảm tỷ lệ lỗi và bảo vệ cả các bộ phận cũng như người vận hành khỏi ứng suất nhiệt không cần thiết.
